技術指導:如何使用AD/PADS設計一面露銅一面蓋油的插件焊盤
更新時間:2024-12-12 17:48
18434
1
文檔錯誤過時,
我要反饋

現行的PCB焊接工藝中,一般有傳統插件焊接,SMT焊接和BGA焊接等工藝,今天我們就傳統插件焊接的資料設計進行簡單說明:
1.常規的帶引線的電阻電容等兩面都可以焊接,設計時就是常規的兩面焊盤阻焊開窗露銅上錫。

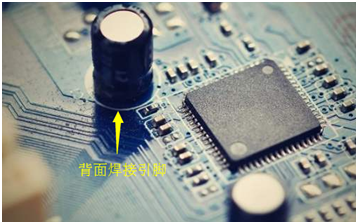

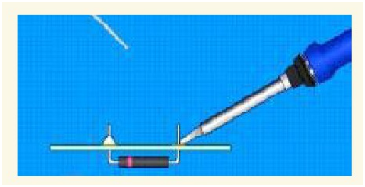

2.特殊的只要求在一面焊接(大多數為底層),并且要求另一面焊盤蓋油的。
設計此類一面阻焊開窗露銅,另一面蓋油的在PCB原資料中可以參考下圖設計:

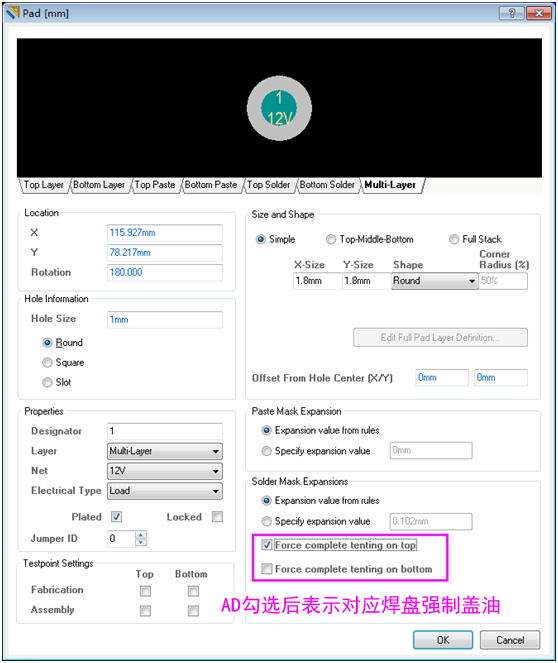

1)AD軟件

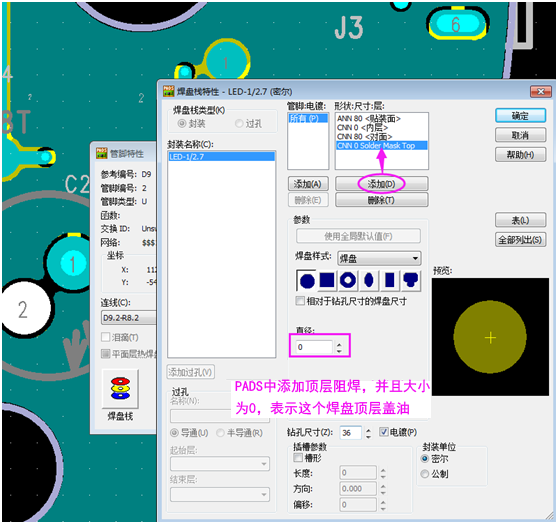

2)PADS軟件
