設計優化:AD設計時采用Fill填充塊敷銅兩大危害!
更新時間:2024-12-12 18:05
31287
5
文檔錯誤過時,
我要反饋

一些工程師在使用AD軟件設計PCB時,喜歡使用FILL敷銅,這種方法易出現文件設計錯誤:
■ 第一種情況:FILL敷銅后文件過大不能輸出完整光繪GERERB文件
從下圖板子信息都能了解您畫板經驗,不要說我畫了多長時間的板子,水平就在下表。
圖表顯示2590個填充塊,這款文件是畫了多長時間呀!可能部分Layout工程還不了解什么是Fill,如下圖
敷銅請選擇下圖(放置多邊形敷銅)不要運用FILL(放置填充)
大量運用Fill(放置填充)直接會造成無法生成GERBER(光繪)文件。
■ 第二種情況:FILL敷銅后造成開短路
?運用Fill敷銅會造成板子開路和短路及無法生成Gerber(光繪文件),正確的Layout布線請采用多邊形敷銅,連接某一網絡,它會按軟件規則自動避開其它網絡.Fill填到哪里就連接到哪里,填不到位會造成開路。

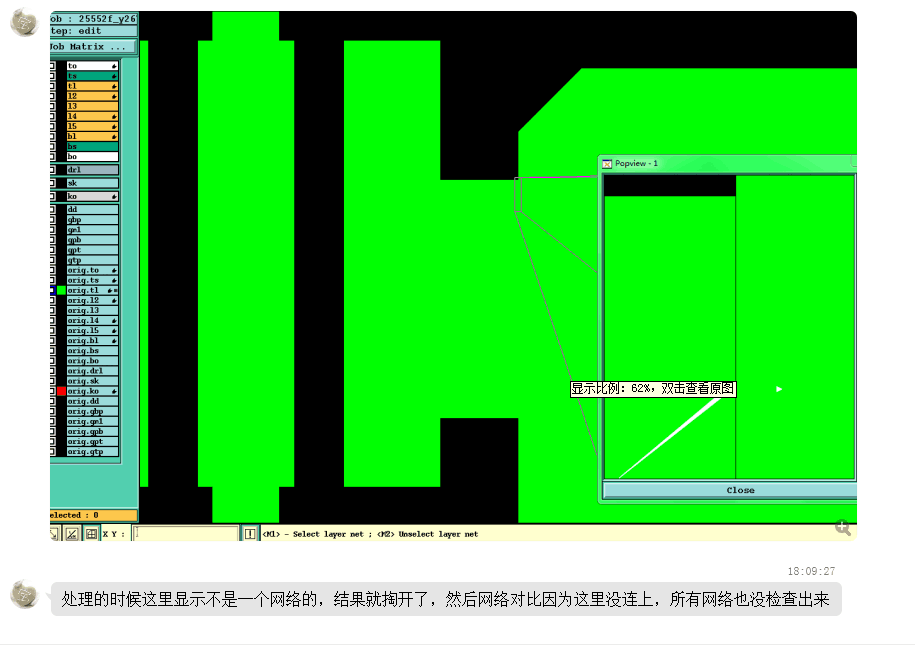

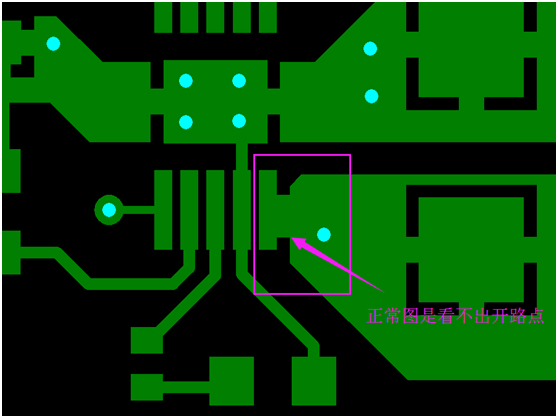

開路案例:

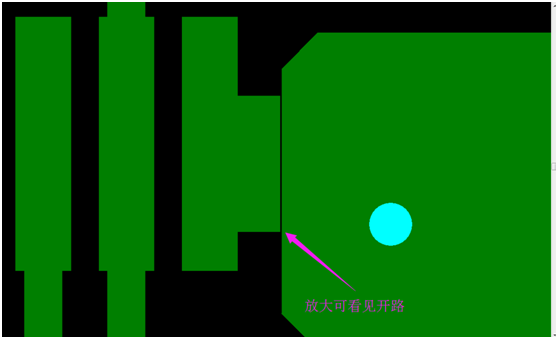

重點提醒:采用焊盤與FILL塊相鄰放置,沒有重疊和連接情況下,就會出現斷開現象!

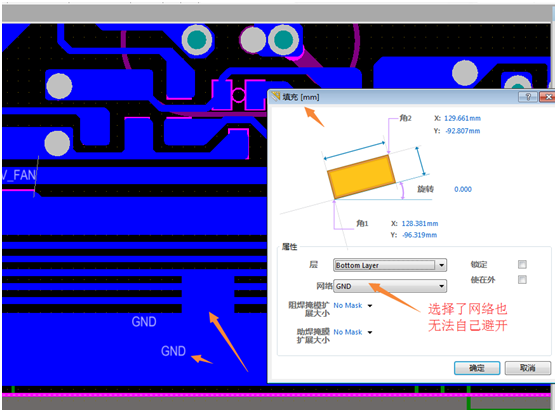

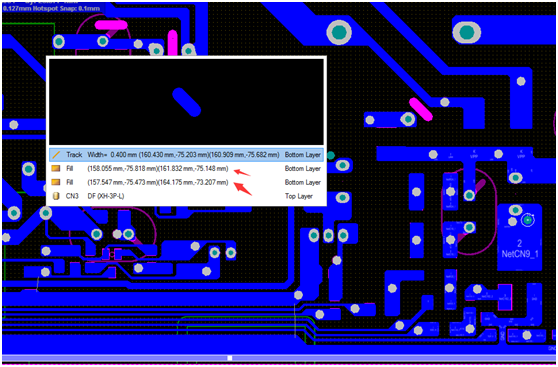

短路案例
軟件里大量運用FILL填充塊設計焊盤或者敷銅會產生文件無法生成Gerber文件。因為軟件里D碼是有限的只有999個D碼(設計工程這個D碼別說不懂)。

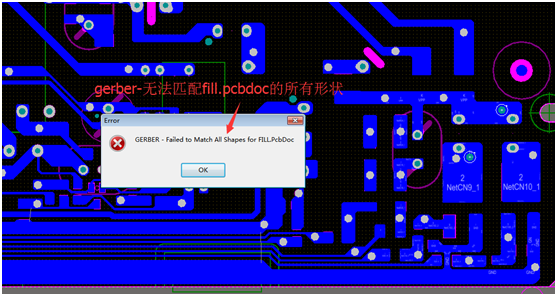

下圖生成GERBER文件提示問題報告反饋gerber-無法匹配fill.pcbdoc的所有形狀。

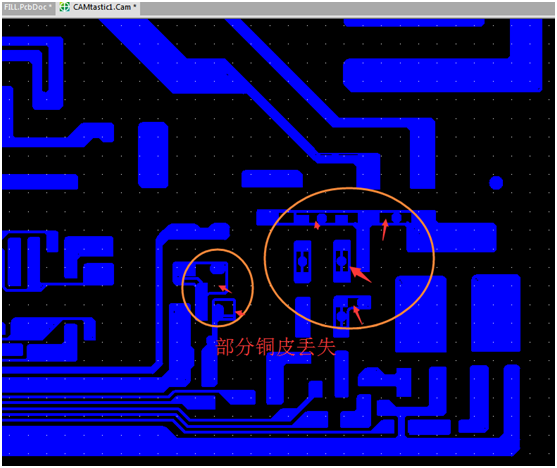

生成的GERBER文件丟失元素
您好,鋪銅一定要有重疊的,具體您可以輸出GERBER放大后查看效果,謝謝!
比如有兩個焊盤,一個大小為1MM,一個大小為2MM,那么反饋在GERBER文件中就會分別用一個D碼代號表示,比如D10表示1MM大小,D11表示2MM大小。一個文件中所有的焊盤,線條等都會有這個對應的D碼來表示大小的,如果太多的話,超出軟件輸出范圍的,就會出錯的。因為像FILL這種填充銅面的方法不要用,采用同一寬度的線條(如0.1MM)來填充銅面,就相當于一個D碼的,這樣就大大減小D碼表,也會減小文件的大小的,謝謝!
