技術指導:金手指斜邊設計注意事項
更新時間：2025-05-30 17:33
118704
17
文檔錯誤過時,
我要反饋
118704
17
文檔錯誤過時,

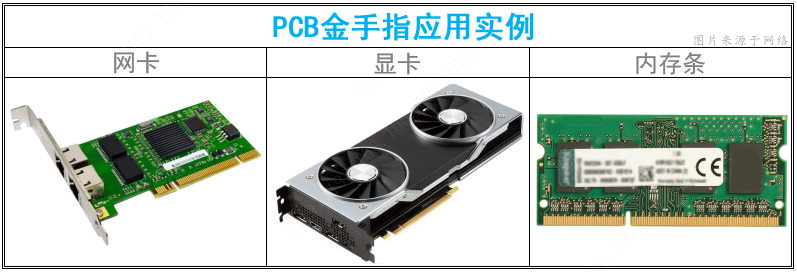

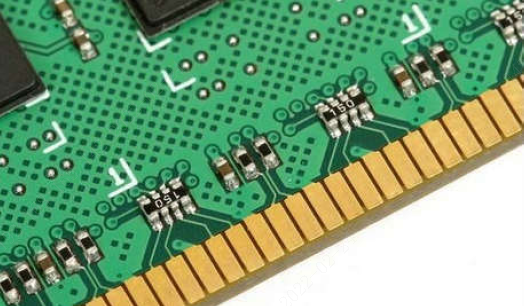

在日常生活我們經常會看到帶一排用于卡槽的產品，這個就是PCB的金手指了，英文名稱Gold Finger或Edge Connector，通常以插在卡槽內的形式作為PCB板對外連接的出口。
那么在PCB設計時需注意什么呢？
PCB金手指斜邊過深會造成手指在組裝過程中無法與配套設備接觸或接觸不良，以致影響使用。

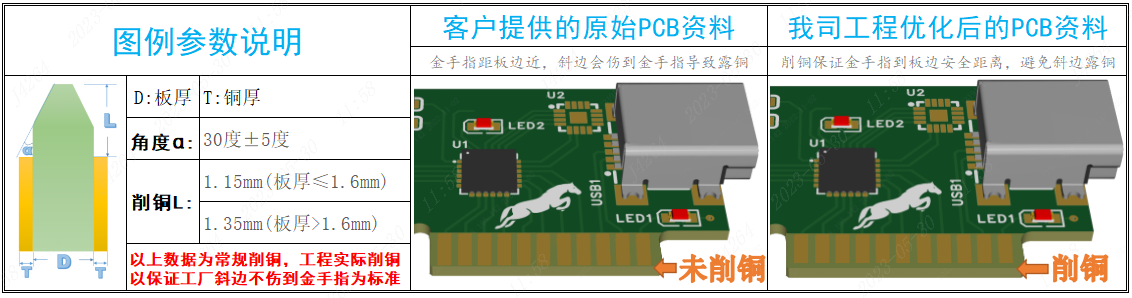

因此設計時要確保金手指的長度、寬度、位置，金手指的斜邊角度和深度要求應與手指長度一致，不要因?yàn)樵斐尚边吅笫种钙袒蛐边吅髿埡衿《鵁o法使用，同時要保證金手指邊到板邊有一定安全距離，對于低于安全距離的，我司工程會優化處理，角度有30度和45度，30°斜邊對比45°斜邊拔插比較容易，建議優先按30度，說明如下：
另外，金手指處一定要開通窗，不能有油墨的（若有油墨，會影響平整性，以及多次插拔磨擦后油墨脫落掉入卡槽內引起連通不良問題）。

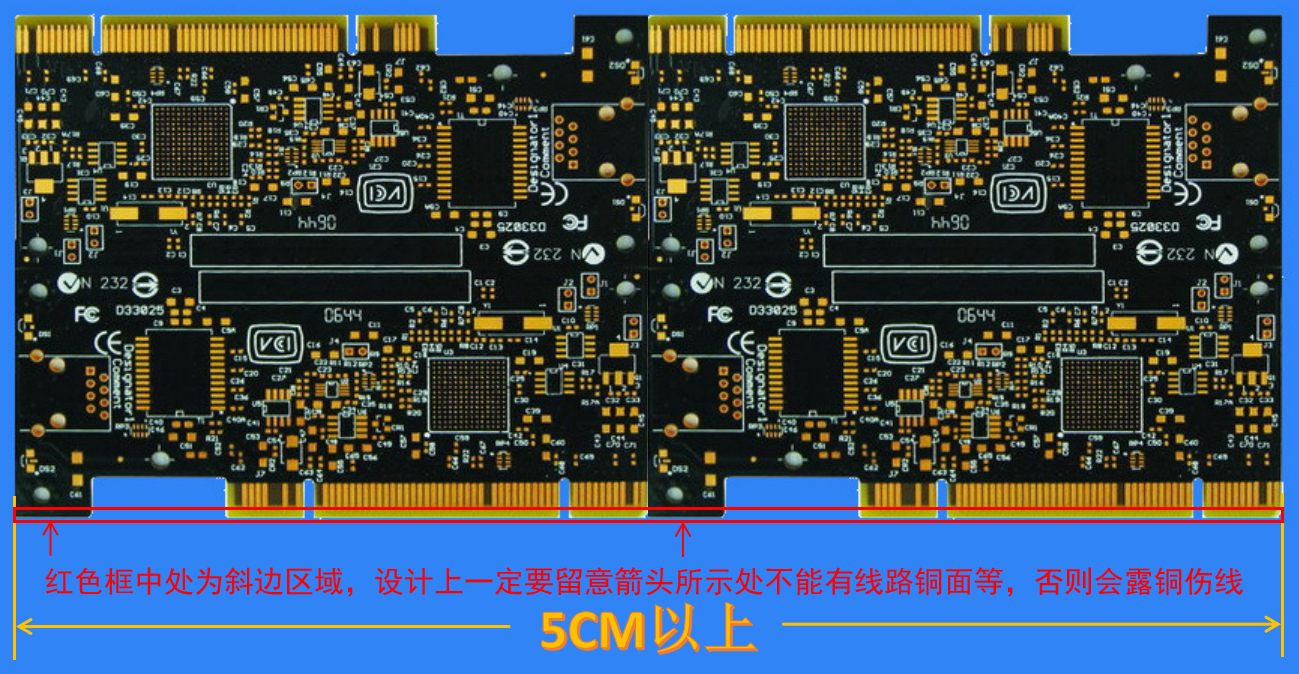

斜邊單片或拼板后的長寬尺寸不能低于50mm，不能超過330mm(超過此尺寸的需要指定先進二廠)，斜邊板的厚度需要≥0.6mm
?
金手指拼板需要注意：斜邊的金手指不要放在板內，需要朝向板外
您好，鑼邊的公差是+/-0.2mm，請結合這個公差設計好金手指，就能避免公差原因引起的接觸不良，謝謝！
您好，這塊凹進去的板能做金手指斜邊嗎？您好，為了避免斜邊時傷到金手指，需要有安全的距離。而角度越大，L相對就短些，但是插拔費勁些。L的長度跟板厚也有關系的，在下單界面可以選擇相關參數，謝謝！
您好，角度是固定的，不支持指定，抱歉！
您好！在您下單選擇需要斜邊后，我們會對有金手指的邊進行斜邊處理的，謝謝！
您好，如果金手指區域不蓋油的，那么就在兩面的阻焊層用實體線填充畫出這個區域，這樣就不會蓋油了，謝謝！
可以的，下單時在“金(錫)手指斜邊”選項中選擇“不需要”就可以了。
您好，下單時選擇先進工廠，備注“放先進二廠生產”，若是聯系您的客服專員幫您選擇工廠都可以的，謝謝！
您好，金手指目前支持雙面斜邊，整板多邊需要斜邊也可以，但需要金手指朝外，且符合尺寸要求。
