設計優化：工藝邊與定位孔添加規范
更新時間：2024-12-12 16:41
32239
0
文檔錯誤過時,
我要反饋
更新時間：2024-12-12 16:41
32239
0
32239
0
文檔錯誤過時,
在實際的生產中，有時會遇到工藝邊斷開的情況，大部分的原因跟工藝邊的寬度與定位孔的位置大小有關系。從成本上考慮，工藝邊越窄越好。從SMT加工導軌的要求，過窄的工藝邊會導致板邊的元器件沖撞到導軌上，從而引起品質不良。

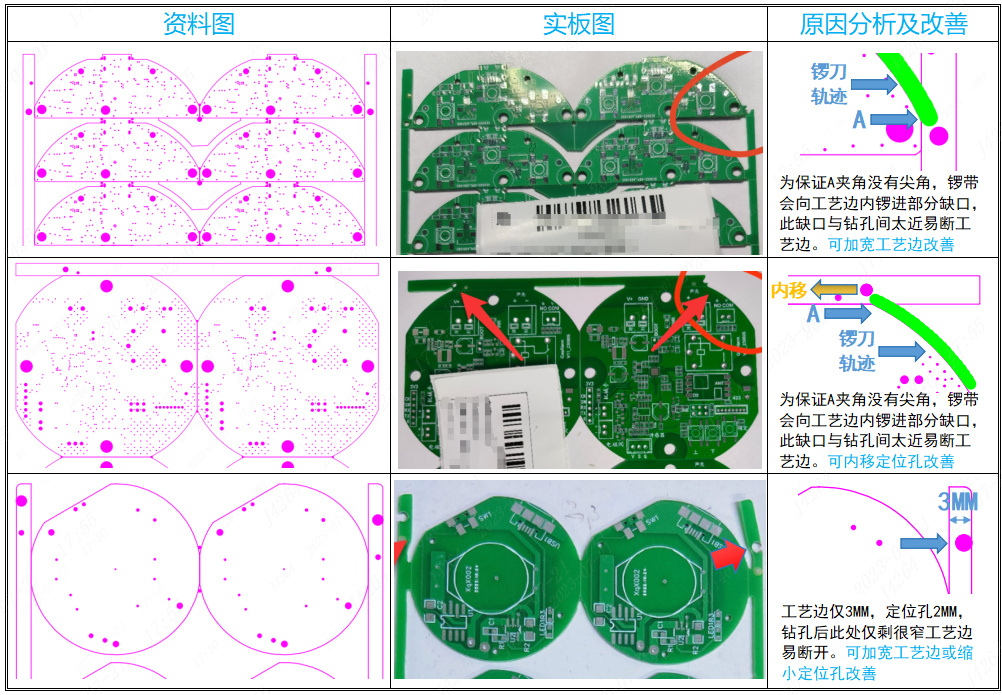

我們先分析常見的幾種工藝邊與定位孔不協調導致的工藝邊斷開情況（光點的位置同樣請考慮好）：

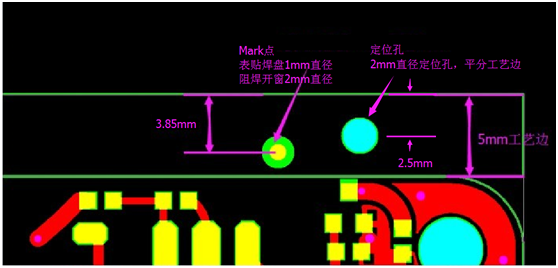

結合我司SMT的加工工藝，我們建議工藝邊按5MM來設計，定位孔大小按2MM，光點大小按1MM，距板邊3.85MM，具體見圖示：
