設計優化：洞洞板宜做沉金不宜做噴錫
更新時間：2024-12-12 11:54
12962
0
文檔錯誤過時,
我要反饋
更新時間：2024-12-12 11:54
12962
0
12962
0
文檔錯誤過時,

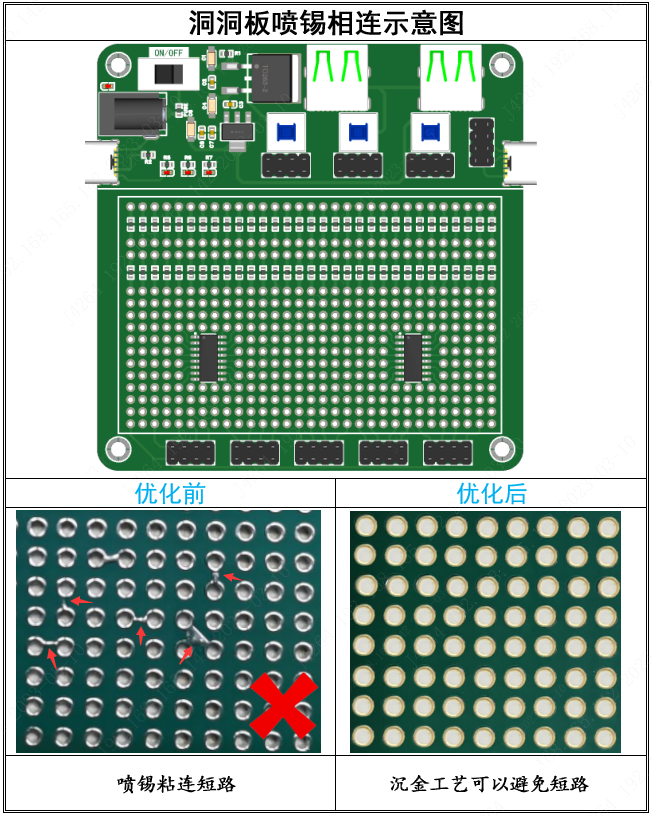

噴錫又叫熱風整平（HSAL），其加工方式是把板通過導軌垂直向下浸到液態的錫液中，然后再向上提起，用強熱風吹平板面，對于焊盤密集的"洞洞板"孔內殘留錫液，在熱風吹的作用下從孔內流出，部分可能粘到相鄰的焊盤上面，從而形成短路不良。對于此類的"洞洞板"，建議采用沉金表面工藝以避免此類噴錫相連短路。
?
?
