嘉立創提供行業內領先的PCB預覽圖片，極大的方便客戶在PCB制作前就能查看PCB成品效果圖，以便檢查分析及為后續組裝元器件提供幫助。我們技術團隊多年來不斷研發優化，已開發出"2D預覽"、"3D預覽"、"GERBER預覽"、"元器件匹配"等多種直觀查看視覺系統。

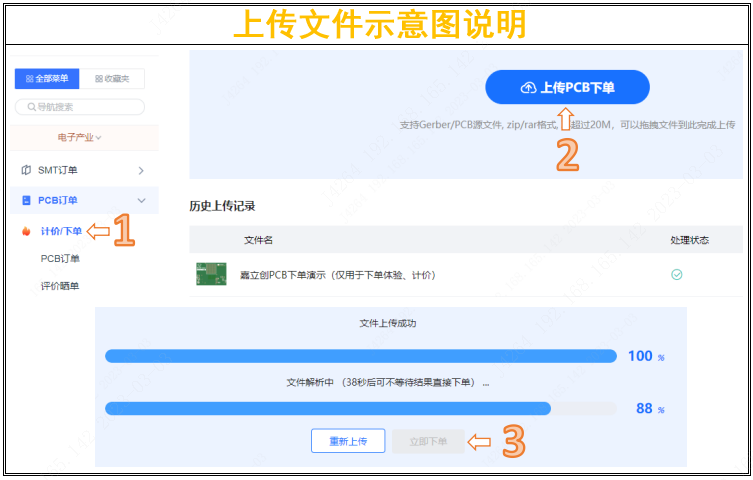

■ 上傳文件下單

在嘉立創官網（http://skbxzpw.cn/）下載下單助手，安裝登錄后就可以下單了。

1）點選計價/下單（除PCB外，我們同時支持鋼網，SMT、3D打印、CNC加工、機械零部件等制作加工）

2）上傳PCB下單壓縮包文件（支持AD、PADS格式的原PCB文件，及RS-274X的GERBER文件）

3）等待系統解析后點"立即下單"（對于因網絡或其它原因?qū)е陆馕鰰r(shí)間過長，可以直接點"立即下單"）

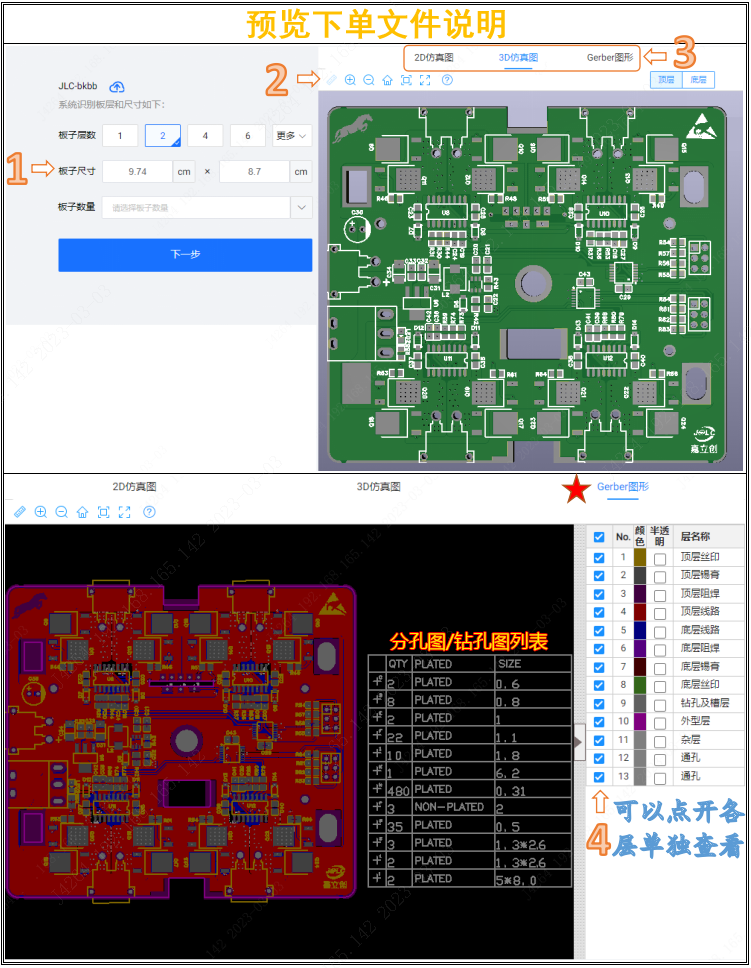

■ 預覽下單文件

1）依據產品需求填寫層數、尺寸、數量（對于尺寸不清楚的，可以點2所示第一個尺子圖標測量后填寫好）

2）菜單中提供"測量""放大""縮小"等圖標方便預覽文件

3）提供3種不同查看方式，需要查看詳細各層圖案的，建議使用"Gerber圖形"查看方式

特別說明：預覽下單文件為系統自動識別的大概圖樣，不是最終的成品圖樣，詳細成品預覽圖樣以"確認生產稿"為準！

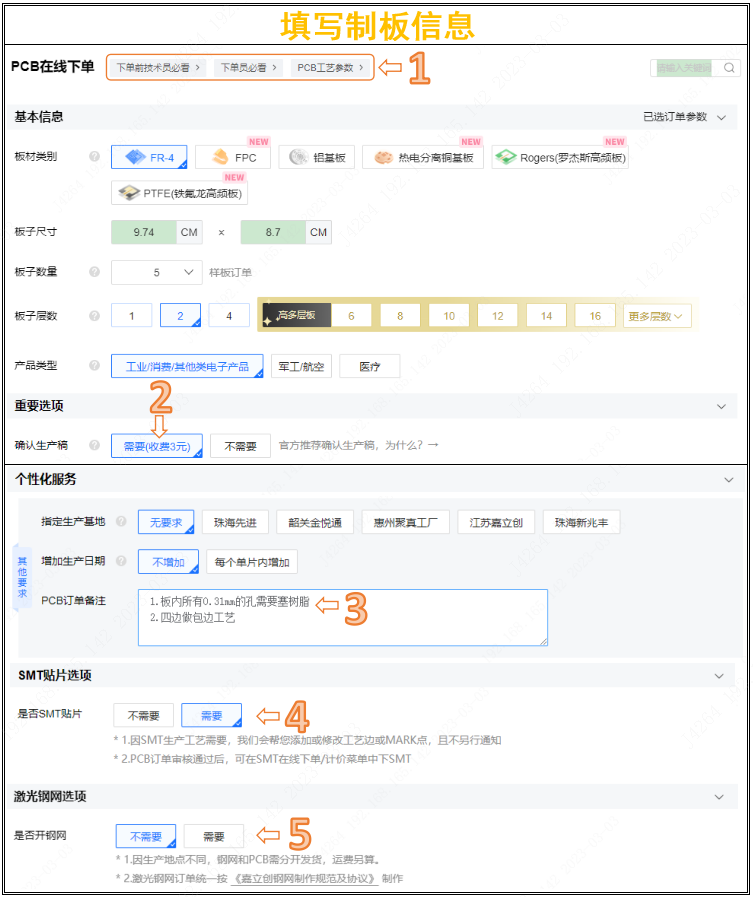

■ 填寫制板信息

1）依可以查看技術規范、下單說明、工藝參數等說明

2）強烈建議勾選"確認生產稿"（點此查看原因）

3）非常規的特殊工藝或文件中設計不能說明清楚的，在此備注好相關信息

4）制作PCB同時提供SMT組裝（點此查看SMT說明）

5）制作PCB同時提供鋼網制作

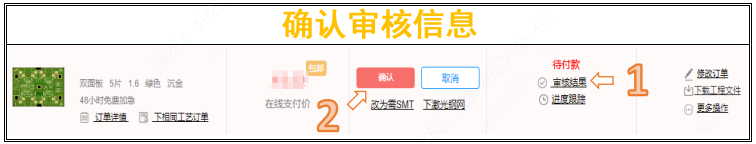

■ 確認審核信息

1）提交訂單后，等待30分鐘左右可以查看我司審核信息（請對尺寸、層次、數量等各項數據仔細檢查）

2）在您檢查審單信息無誤后，點此"確認"就可以付款了

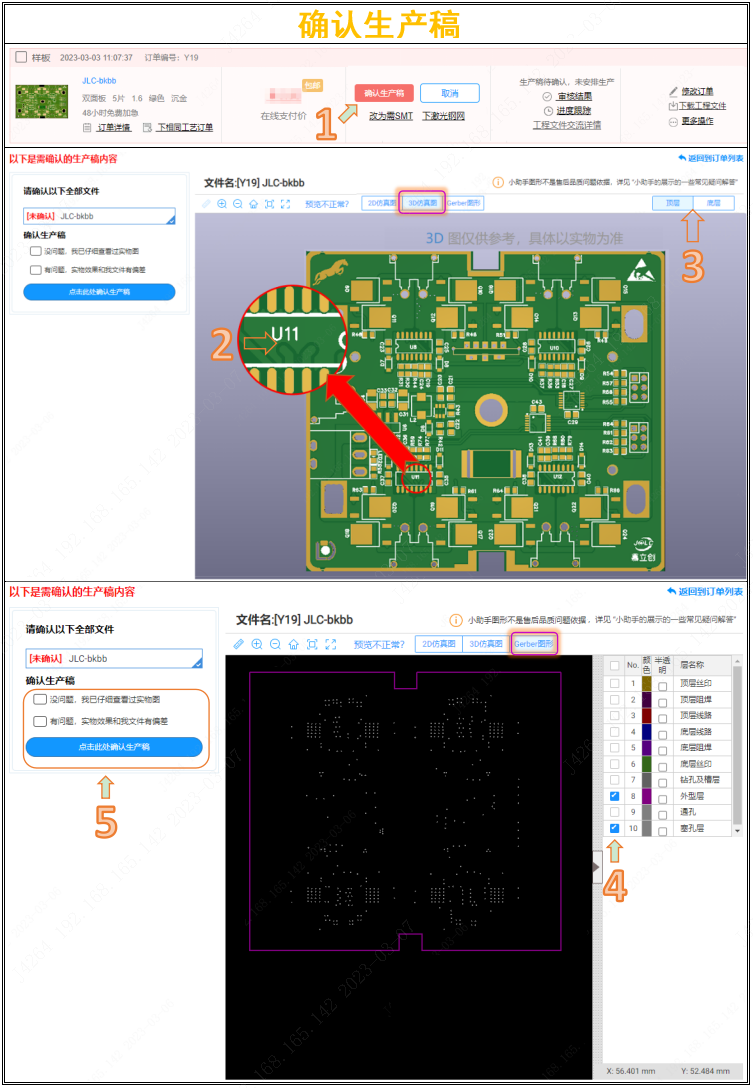

■ 確認生產稿

1）在您付款后2－3小時后，我司工程人員做好資料后會發送消息給您，您就可以在系統中確認生產稿了

2）以"3D仿真圖"方式確認生產稿，看到?jīng)]有過孔的，此表示這些過孔是樹脂塞孔的，成品板也看不到這些孔

3）可以點選"頂層"或"底層"分別查看正反面的仿真圖樣（說明：部分仿真圖可能失真，請以GERBER方式為準）

4）以"Gerber圖形"方式確認生產稿，可以單獨點開各層查看詳細的分層圖樣（如外形、鉆孔、線路等）

5）您在確認生產稿后，發現沒有問題的，可以選擇"沒問題"并確認，發現有問題的，可以選擇"有問題"并上傳文檔說明問題點以便我司工程調整好并下線生產

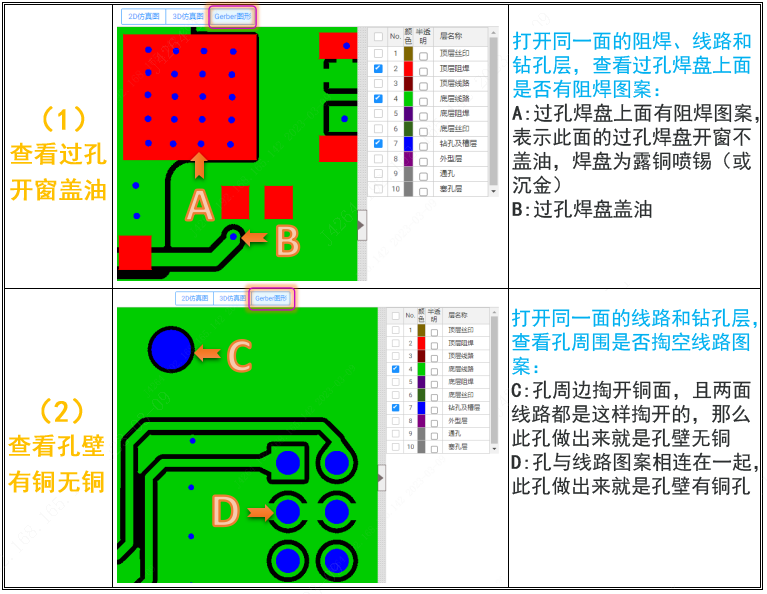

■ 附：常見確認生產稿案例（小技巧：在"Gerber圖形"下，點選顏色方框可以自選顏色以方便查看）
