高頻板上線了
更新時間：2024-12-12 18:43
51815
15
文檔錯誤過時,
我要反饋
51815
15
文檔錯誤過時,
嘉立創集團應客戶的需求，已上線雙面高頻板,系統中可以直接選擇下單
高頻板工藝參數：
1）層次：2層
2）成品板厚：0.65mm，0.9mm，1.65mm（1OZ銅厚）
3）最小鉆孔：0.3mm
4）最小尺寸：3*3mm，最大尺寸：590*438mm（一般采用V割拼板，拼板后長寬尺寸需要大于70*70mm）
5）最小線寬線距：0.10/0.10mm（請盡量設計寬些）；AOI全測+飛針全測
6）阻焊顏色：綠色
7）字符顏色：白色
8）表面工藝：不印阻焊油墨的銅面采用沉金（金厚有1u"和2u"）
9）出貨類型：單片出貨、V-CUT拼板，郵票孔拼板（毛刺較大）
10）特殊工藝：Rogers羅杰斯高頻板支持做包邊、半孔、金手指磨邊工藝，PTFE鐵氟龍不支持

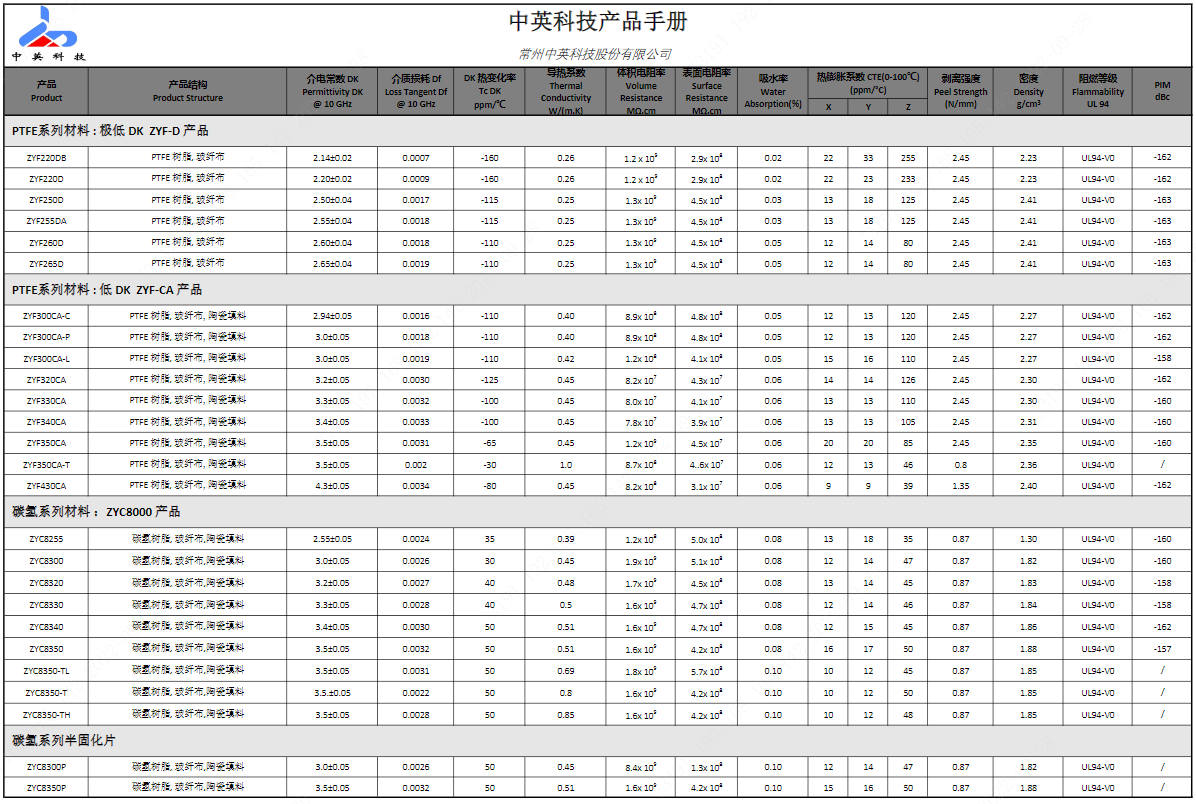

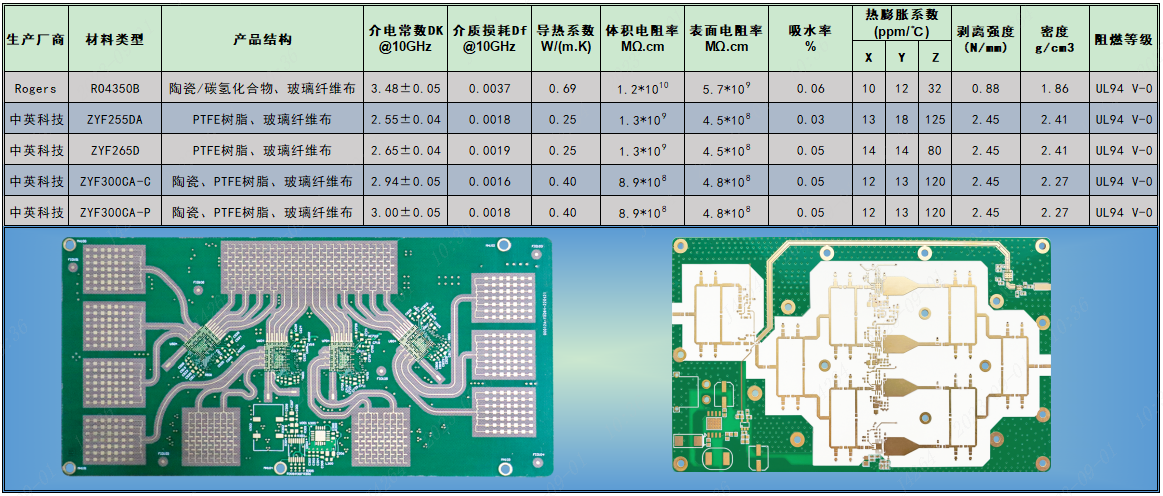

相關材料基本參數：

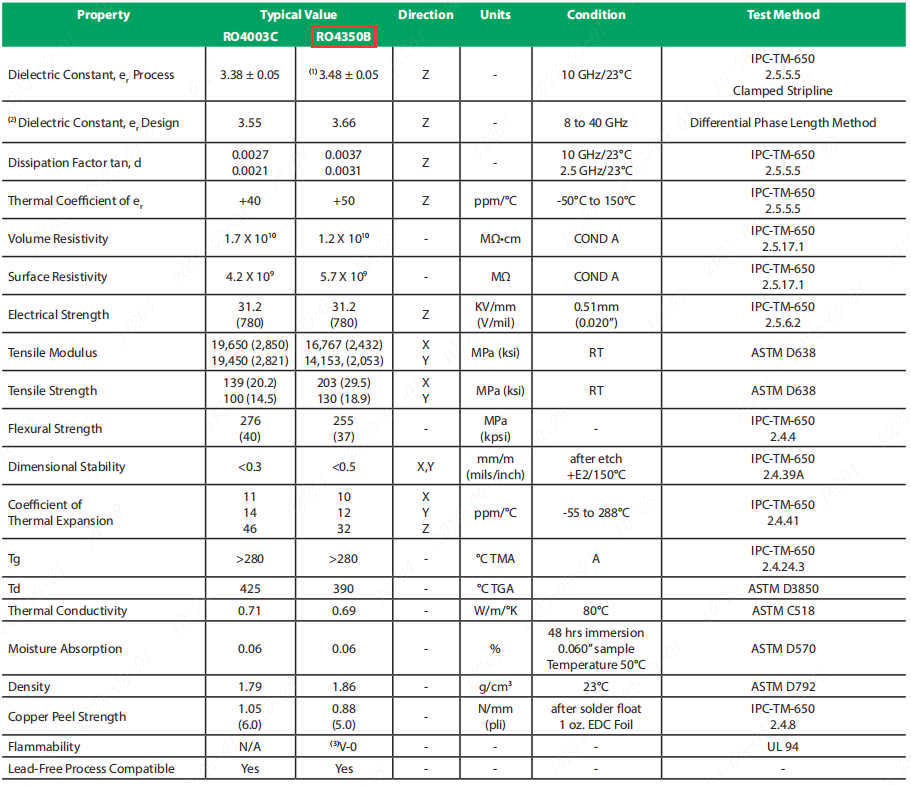

相關材料更多參數：
您好，雙面板我們暫時不管控阻抗的，您要計算阻抗可以結合高頻板料參數用SI9000之類的工具計算，謝謝！
您好，有鐵氟龍高頻板料，導熱系數0.25-0.4w/mk間，具體可以看不同型號對應的參數（http://skbxzpw.cn/portal/server_guide_36391.html），謝謝
您好，我們對于插件孔管控公差是+0.13/-0.08mm（過孔不特別管控孔徑），請您設計孔徑時考慮公差，謝謝！
您好，這個需要結合具體文件查看阻抗線類型，銅厚等參數用阻抗軟件計算，您可以添加客服微信發文件給我們確認，謝謝！
您好！1OZ的完成銅厚在30um以上，謝謝！
以線寬公差+/-20%來，如0.1mm的線寬，公差是+/-0.02mm，謝謝！
您好，可以的，參考我們常規的雙面板工藝就可以了，謝謝！
尊敬的客戶，您好！下單系統能選的可以做 ，如需要協助的可以點擊下單主界面左上方“專屬客服”圖標－“PCB/鋼網/SMT業務咨詢”，找到您的服務專員聯系處理。謝謝！
您好，若后續有新產品推出，我們將公告，謝謝關注。
您好，目前只能做雙面高頻板，不支持四層及以上的，抱歉！
