技術指導:PROTEL、AD和PADS無銅槽孔設計
更新時間:2024-12-12 18:47
68588
10
文檔錯誤過時,
我要反饋

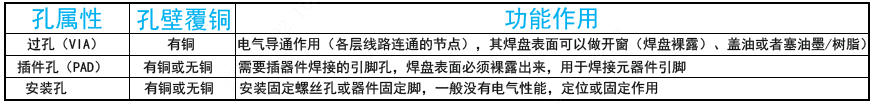

常規的電路板分“過孔”、“插件孔”、“安裝孔”三種,其功能作用如下表:
對于無銅槽孔,常規的生產方式分兩種:
1)鉆孔方式:分"干膜封孔"和"二次鉆孔",主要針對6.5mm以下的圓孔。
2)鑼槽方式:大圓孔及異形槽孔都可以鑼出來。受限于鑼刀是圓形的,對于絕對直角和小夾角不能鑼出來(需要添加角孔減少圓弧度)。

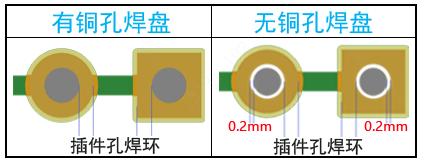

為保證線路質量及孔位精度,我司對于鉆孔方式加工的無銅孔采用"干膜封孔"(需要掏空孔周圍0.2mm的銅面),不采用"二次鉆孔"。
特別說明:我司采用干膜工藝,如沒有0.2mm的距離封不住孔就會做成有銅孔。因此請?jiān)O(shè)計工程師一請盡量加大焊盤以便焊接,焊盤過小可能就是一個線圈或無焊盤。
無銅槽孔的設計方法:?
⊙ 以無銅插件PAD方式設計(多用于圓形孔):

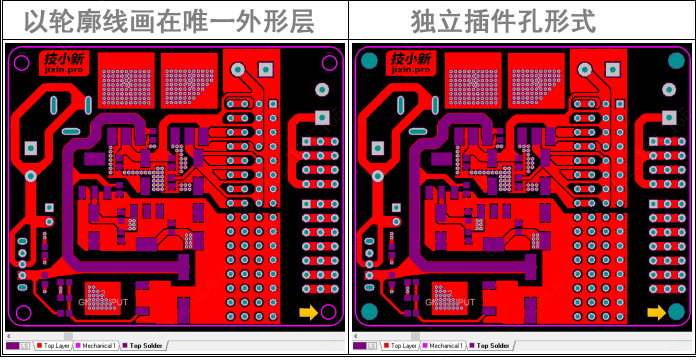

⊙ 以輪廓線或獨立插件孔設計:
特別說明:
1)異形無銅槽孔一般采用輪廓線畫出,獨立插件孔(孔不在走線或銅面上)的焊盤與孔等大,或是比孔小的,一般按無銅孔制作。

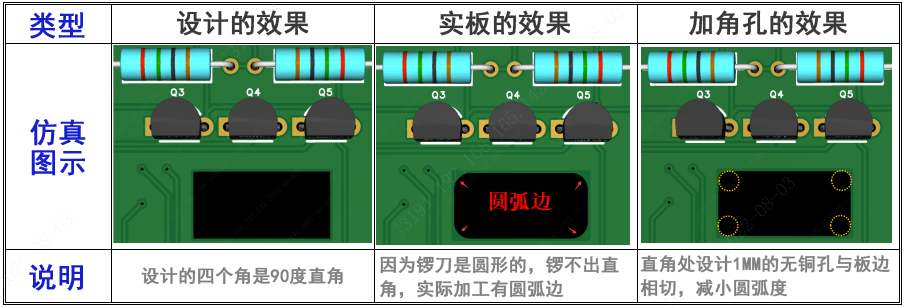

2)因?yàn)殍尩妒菆A的,不能加工90度的直角的,可以通過添加"角孔"的方式減小圓弧度

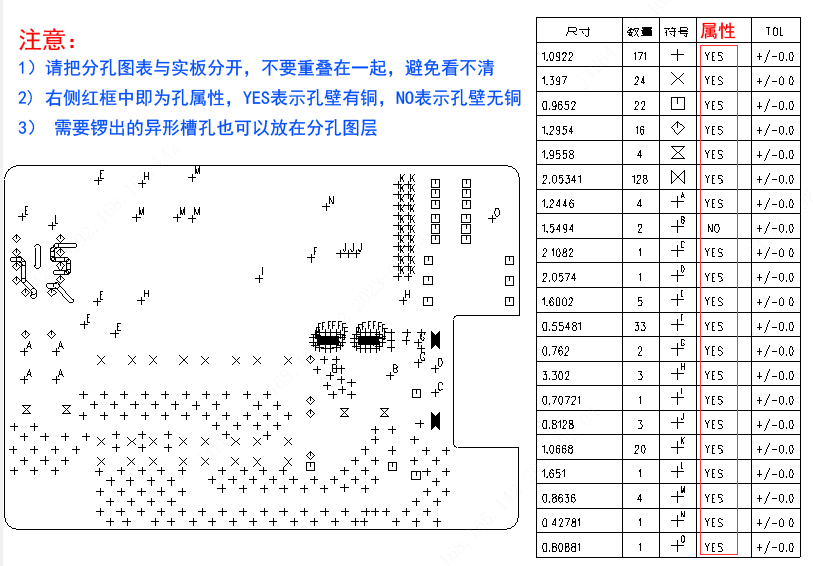

提供GERBER文件請?zhí)峁┓挚讏D,若無法判斷孔屬性的依下列方法:
不規范設計易產生歧義誤判:
如上圖C所示,要鑼出的槽孔同樣如此,如果槽孔兩面焊盤不統一,那么生產就會出現二種可能性。
因此,請規范設計,建議有銅槽孔以鉆槽孔的形式設計,無銅槽孔跟唯一外形畫在同一層,并且把槽孔外側的銅面掏開0.2MM以上。
建議:在您提供GERBER時請把分孔圖(DRILL DRAWING)一起加上,這樣就能依分孔圖輔助判斷孔屬性了。


可以用GERBER方式查看的,異形孔放在分孔圖層或是外框?qū)右黄疠敵鯣ERBER就可以了。
尊敬的客戶,您好!干膜封孔是指在鉆孔后的覆銅板上進行沉銅和貼膜處理,通過曝光顯影去除設計所需的線路和金屬化孔區域的干膜,保留在非金屬化孔上的干膜。該干膜需比鉆孔邊緣大0.2mm,以阻擋電鍍藥水進入非金屬化孔并形成鍍錫保護層。這樣在后續蝕刻工序中,未被鍍錫保護的孔內及周圍0.2mm范圍內的銅箔將被腐蝕,形成無銅區域。
您好,在外形層的不一定就是孔壁無銅的,需要看這個孔在不在焊盤或銅面上的,具體您可以看看此技術文“GERBER方式顯示孔屬性圖”說明,規范設計就不會出錯了,謝謝!
您好,對于挖空區域,需要您用實體線畫出來并且跟外形放在同一層。另外:
1)要做的槽孔跟外形放在同一層(如對槽孔有要求有銅或無銅,建議設計在鉆孔層并定義好屬性)
2)資料中保證唯一的一個外形層
3)外形與槽孔不要放置其它不相關圖案
4)槽孔跟外形不要keepout勾選(具體見我司下單“下單前技術員必看”)
5)異形槽孔或外形一定要畫好,不要存在同一位置重疊孔或交錯的外形,以免判斷不準而做錯
具體可以參考:https://www.sz-jlc.com/portal/t6i10153.html
1焊盤同孔等大或焊盤比孔小
