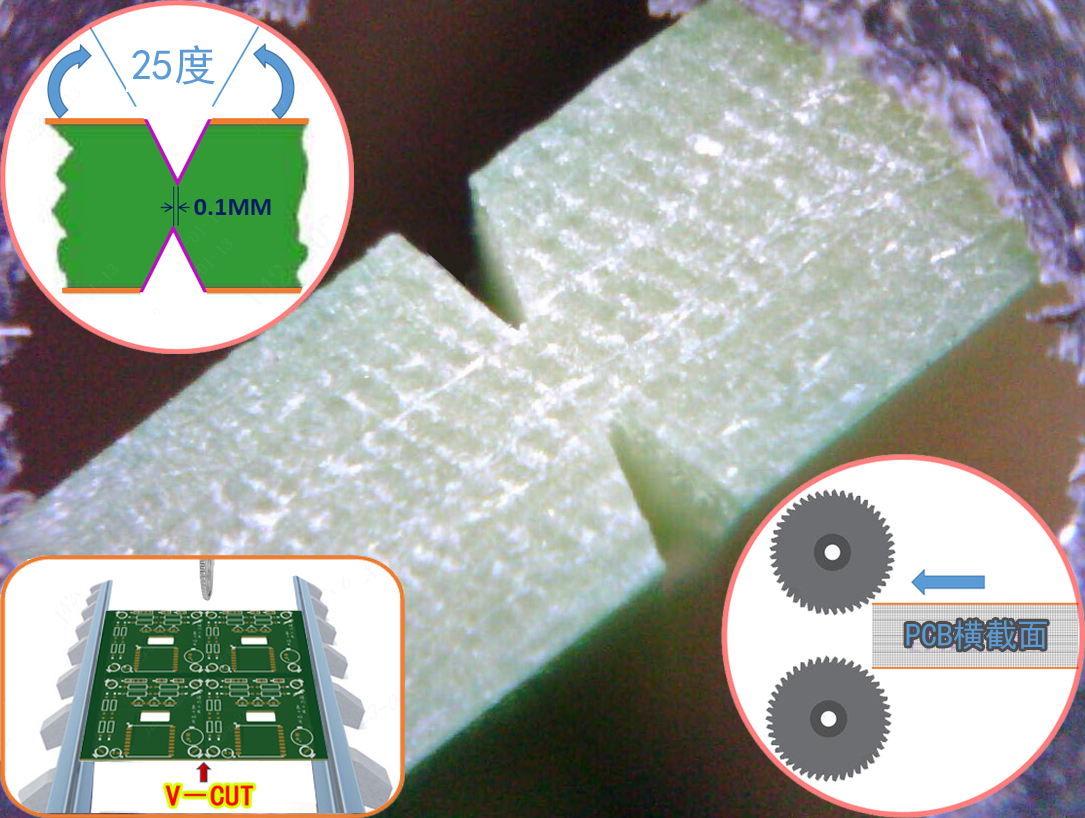

對于外形規則的可以采用V割拼板,其加工方法是把板的橫截面各切割一定深度的V形凹槽,以便于后續組裝完元器件后分開。由于V割的特性,分板后可能會有絲狀纖維絲的(可以輕輕刮掉),由于掰開時板料的膨脹裂開,因此V割板的外形公差稍大(+/-0.4MM),在PCB拼板采用此方式連接的稱為“V割拼板”(目前嘉立創標準型SMT貼片支持V割拼板生產)。
我司目前V割加工有如下幾點:
■ V割角度:25度
■ V割拼板尺寸:長寬均需要70MM以上

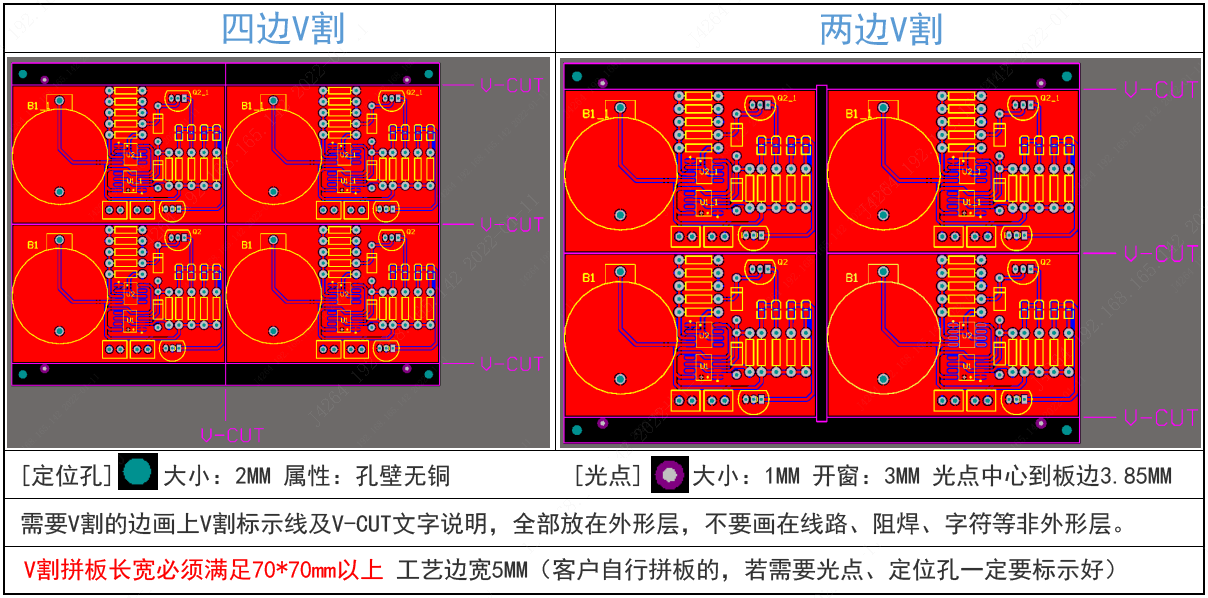

■ V割連接性:矩形板可以四邊連接也可以相對兩邊連接(連接邊最小3MM寬,0.8MM及以下板厚的連接邊最小5MM)
■ V割走向:只能走直線(且從頭走到尾,不能跳刀),不能走曲線或折線,默認雙面V割,不做單面V割

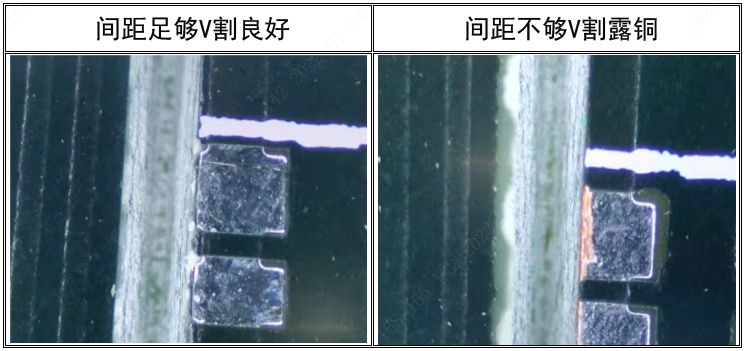

■ V割布線距離:V割距銅面、導線/焊盤等需要距V割中心線0.4MM以上,避免V割時露銅傷線(另外,安裝孔盡量離V割線遠些,避免掰板時破孔)
?

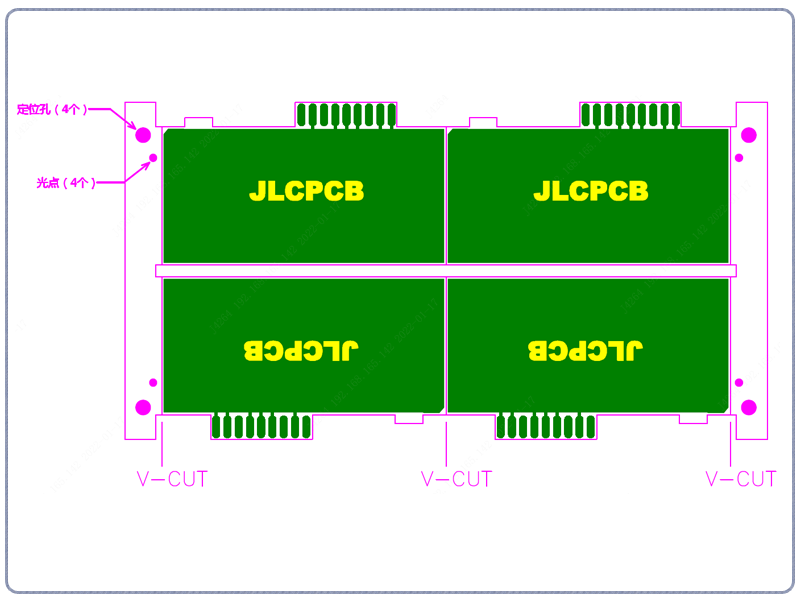

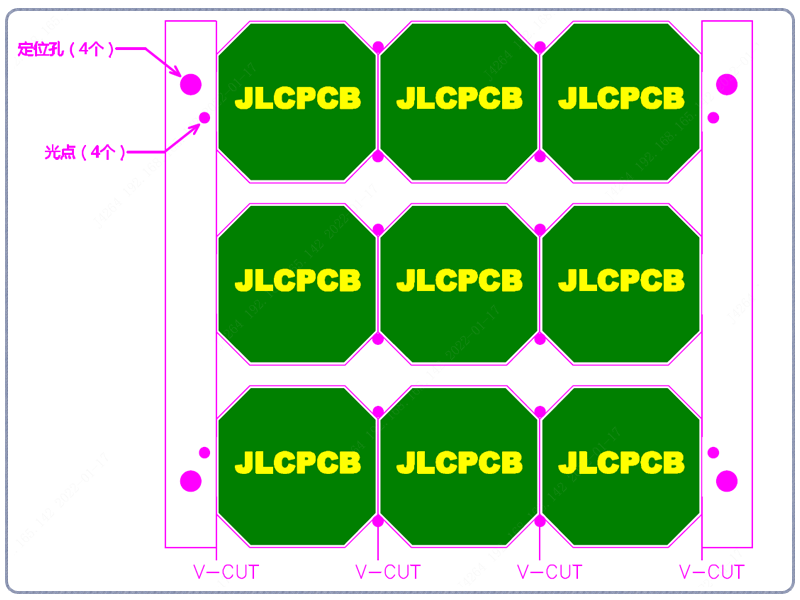

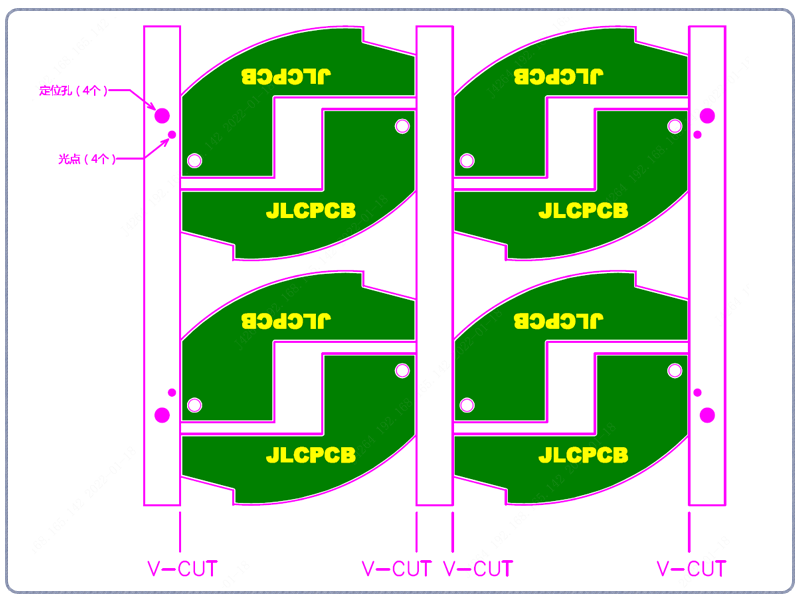

常規的需要V割的地方,板與板之間的間隙為0(不需要V割采用鑼空的,兩板之間的間隙為1.6MM或2MM)。

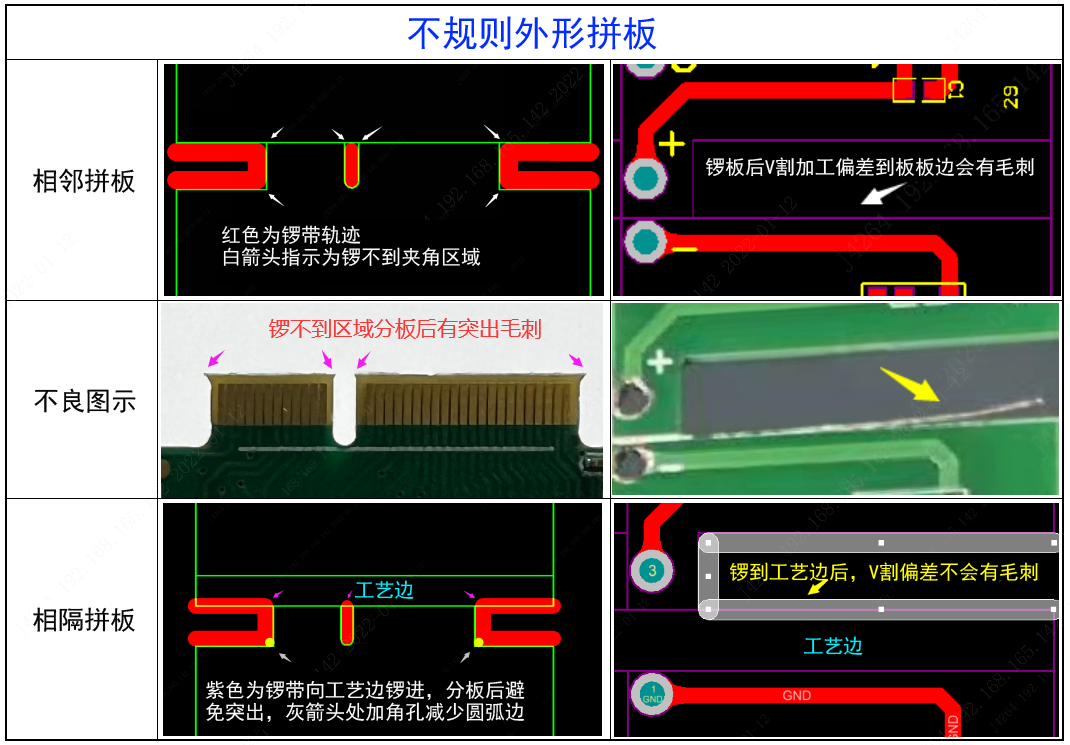

但是對于V割邊有凹槽的,因?yàn)殍尩妒菆A形的,且不能鑼到相鄰板內的,這樣分板后就會出現突出尖角的,對于此類尖角可以由客戶自行打磨處理。若不方便打磨的,可以在板與板之間增加3-5MM的工藝邊,以便鑼帶伸進工藝邊從而鑼掉夾角。

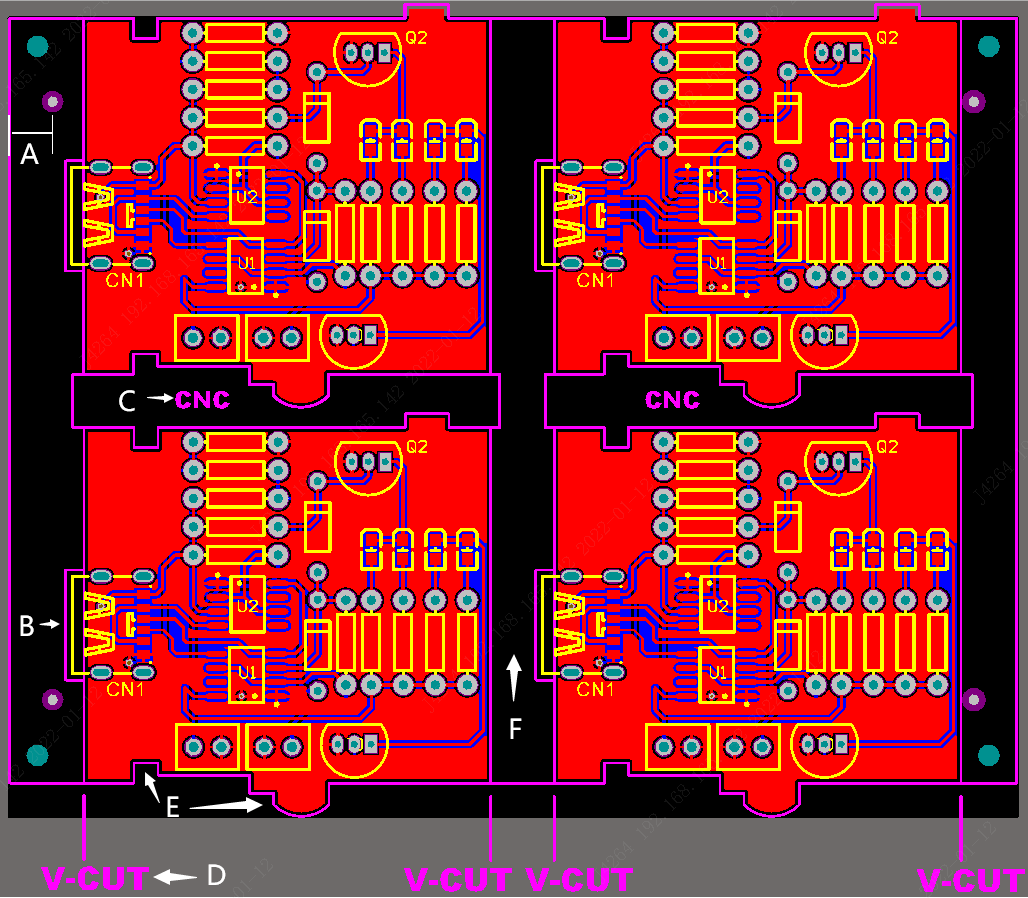

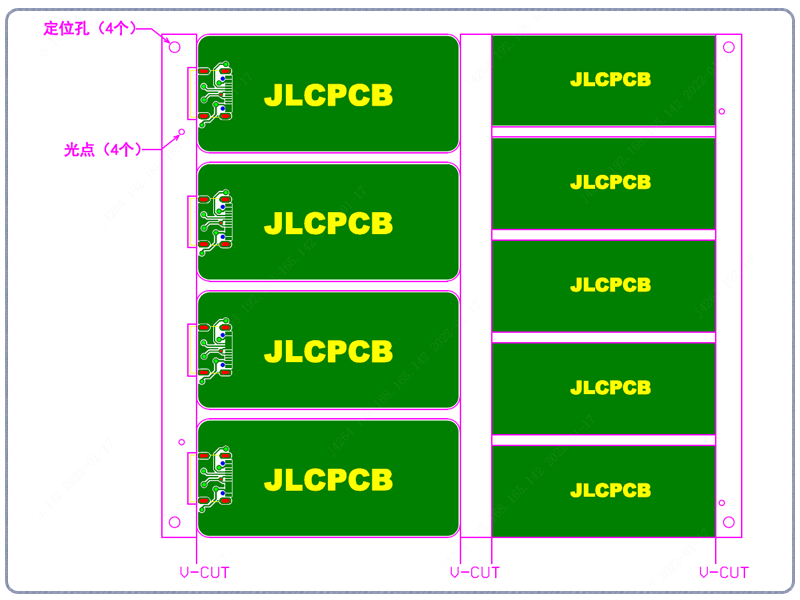

結合SMT組裝貼片的要求,在拼板需要考慮合適的拼板方式
A)光點到板邊需要合適的距離(嘉立創SMT需要光點中心到板邊至少3.85MM)以避免SMT機器導軌擋住光點而不能識別
B)有器件伸出板外的,需要在工藝邊上做挖空處理(CNC)以便于SMT組裝時器件
C)板內需要鑼空的請備注"CNC"字樣,與外形放在同一層
D)板內需要V割的請備注"V-CUT"字樣,與外形放在同一層

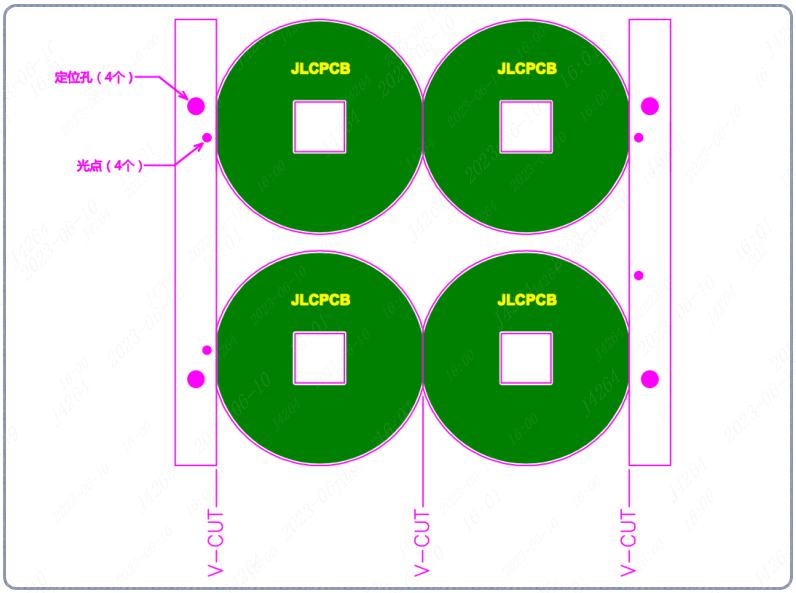

E)板邊有圓弧或突出的邊不能V割,有凹槽的邊盡量不要做V割邊,采用鑼空處理,以保證凹槽沒有夾角
F)板內承重連接邊最小寬度為3MM
【關于客戶提供拼板不規范的問題,按以下規范要求】
① 客戶提供拼板圖沒有g(shù)erber的,只參考樣式拼板,不規范的位置我們自行調整(如郵票孔,連接位,間隙等),定位孔和Mark點也可以自行調整,不按圖紙對應來添加。
② 客戶提供的拼板gerber文件(或拼板圖)需要添加定位孔,mark點的請自行添加好,圖上沒有的數據我們不會添加。點擊查看說明
③ 客戶提供的拼板示意圖單元板與單元板(或工藝邊)不一致的,我司工程統一調整為0間距拼板。提供完整拼板文件的依文件制作。點擊查看說明
重點強調:為保證制作的PCB與您開的鋼網及治具完全符合,請?jiān)谙到y(tǒng)中下載我司工程資料去開鋼網做治具!
?
您好,小尺寸板拼板V割的,會有V割費用的,您可以考慮改郵票孔拼板,就沒有這個費用了。謝謝!
可以放V割線和外形線放在同一層,字體不能放也可以不放的。

您好,請問什么軟件設計的?AD中可以把文字放在板框?qū)拥摹?/span>

您好,免費券僅用于單片交貨,不支持拼板(包含客戶自拼板),謝謝!
也可以郵票孔拼板
您好!這邊V割是從一端割到另一端的,不能只割一半,謝謝!
免費券僅限單片出貨板,拼板的不可以用免費券的。
在嘉立創做標準型SMT的,需要符合文中光點要求,光點直徑1MM,對應開窗2MM或3MM都可以。對于拼板不符合的,您可以手動移一下光點,謝謝!
您好!免費板僅限單片交貨的,不能拼板,也不能用于V割拼板的,謝謝!
