一、SMT貼片打樣快速入門

簡而言之:  就是嘉立創幫您焊好常用元件，到手即可用，而且是機器焊接，工業級的品質。

1.下訂單流程:  簡單來說 其實只需要這么兩步流程：

(1) 下PCB (線路板) 訂單

(2) 下SMT (貼片) 訂單

2.需要您準備什么物料?

答: 什么物料都不用您準備,嘉立創包料?

(1) 元器件: 不需要您提供, 嘉立創提供所需元器件

(2) PCB (線路板): 使用PCB訂單.

3.需要您準備什么文件?

答:

方式1: 最簡單的方式:可以僅提供一份<PCB源文件>,就能加工

(1) 下PCB (線路板) 訂單時需要: <PCB源文件>的文件.

(2) 下SMT(貼片)訂單時 選用 系統生成的 <BOM (材料清單)> 和 <坐標文件>, 即可. 但幫您導出這兩份文件支持的格式不多,目前系統有支持: Altium Designer, Protel 99SE, PADS 源文件.注釋:PCB源文件中需要填寫正確的元器件參數

方式2: 使用 <Gerber格式> + <BOM (材料清單)> + <坐標文件>, 主流EDA工具一定是能導出這些文件的, 例如LCEDA.

(1) 下PCB (線路板) 訂單時需要: <Gerber格式>的文件

(2) 下SMT(貼片)訂單時 選用 您生成的 <BOM (材料清單)> 和 <坐標文件>

4.SMT (貼片)需要幾天完工呢?

單說SMT (貼片) 的話, 我們的工期還是比較快的. 根據我們的統計90%訂單能在半天內完成貼片.

由于 我們?cè)诩庸CB (線路板) 的同時也在同步準備SMT(貼片)所需要一些配套資料,例如準備元器件, 準備SMT鋼網等.   實際上我們是在同步準備所需的材料. 所以總的工期也是很快速的.

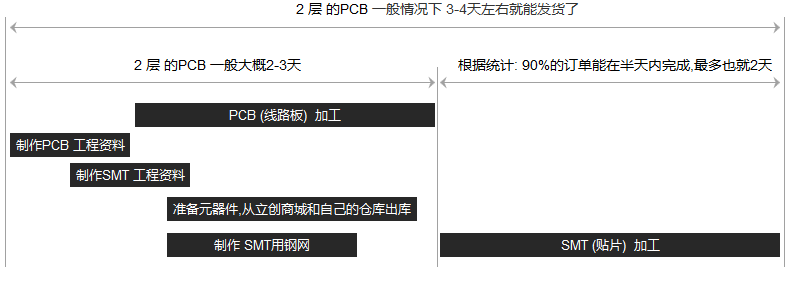

為了方便.這里繪制了一張草圖(甘特圖) 輔助理解, 下圖舉例一個2層板的工期:

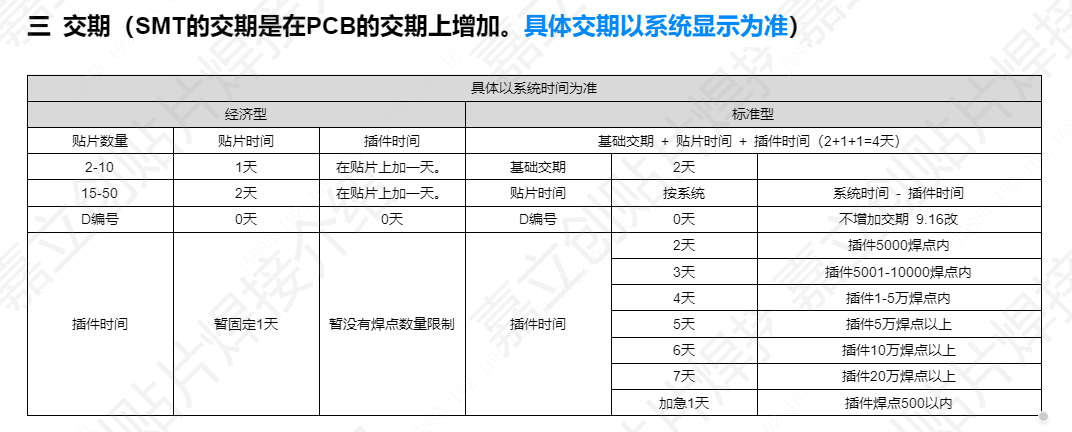

SMT交期如下圖：

 5.SMT (貼片) 是怎么收費的呢?

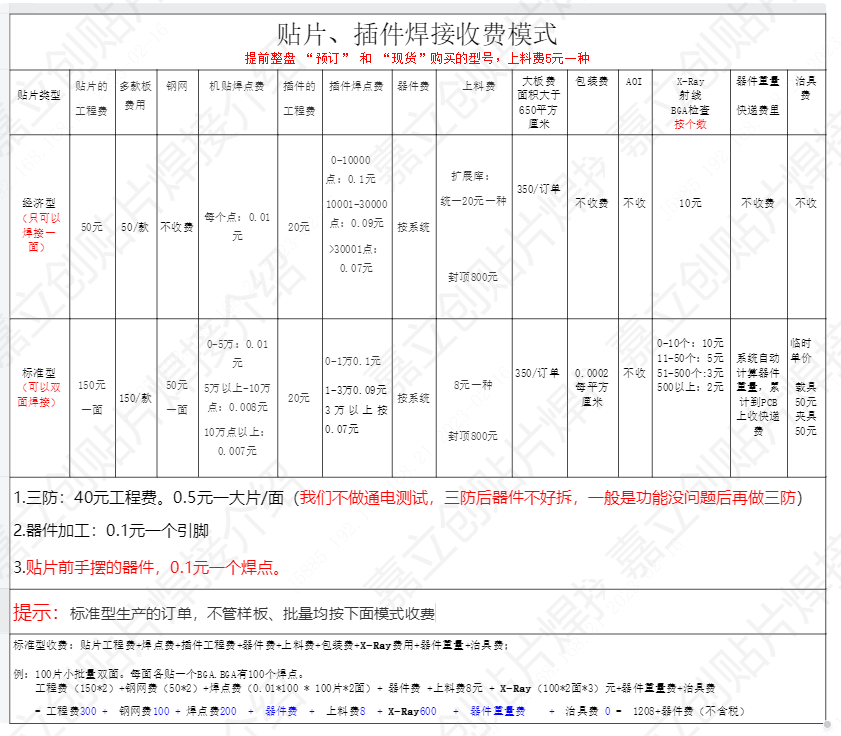

經濟型與標準型具體收費明細如下圖：

（提示：標準型生產的訂單，不管樣板、批量均按上面模式收費）

標準型收費：貼片工程費+焊點費+插件工程費+器件費+上料費+包裝費+X-Ray費用+器件重量+治具費；

例：100片小批量雙面。每面各貼一個BGA.BGA有100個焊點。

工程費（150*2）+鋼網費（50*2）+焊點費（0.01*100 * 100片*2面）+ 器件費 +上料費8元 + X-Ray（100*2面*3）元+器件重量費+治具費

= 工程費300 + 鋼網費100 + 焊點費200 + 器件費 + 上料費8 + X-Ray600 + 器件重量費 + 治具費 0 = 1208+器件費（不含稅）

 SMT打樣下單視頻:

    【教程】SMT貼片打樣 下單視頻教程.

   嘉立創SMT下單步驟教程初級版
