標準前言:

      IPC-7351B以前的標準 做出規定封裝擺放角度要晚于 EIA-481.  大部分半導體工廠不能立刻根據 IPC-7351B 做出調整， 而且IPC-7351B也沒有EIA-481做的更加詳細,所以工廠是在很長一段時間都繼續執行EIA-481,   如果還是按照致  IPC-7351B以前的標準默認0度制作的制作的封裝庫. 絕大多數工程將無法直接使用.必須經過人工校對.  也就是經?？吹絊MT工廠貼反的問題.

標準制作目的:

      本制作標準是指導PCB設計工程師做出直接適用于SMT工廠的PCB封裝庫.  在此0度 圖形基礎導出的角度信息,  工廠可以可直接,無需核對,可直接上機貼片.

      這個標準只是規定了元件的 0 度圖形畫法,    焊盤尺寸還是需要遵守IPC-7351

      最新的IPC-7351C 也會采用此標準.

標準規定:

      只有一條非常簡潔的規定:   PCB封裝庫 0 度圖形 和 元器件的包裝方向  保持一致.

      大部分?jǐn)?shù)據手冊中都有明確的規定且有標識出元件在包裝內的擺放方式. 極個別沒有話語權的小公司受制于封裝廠,會出現角度亂擺的問題.

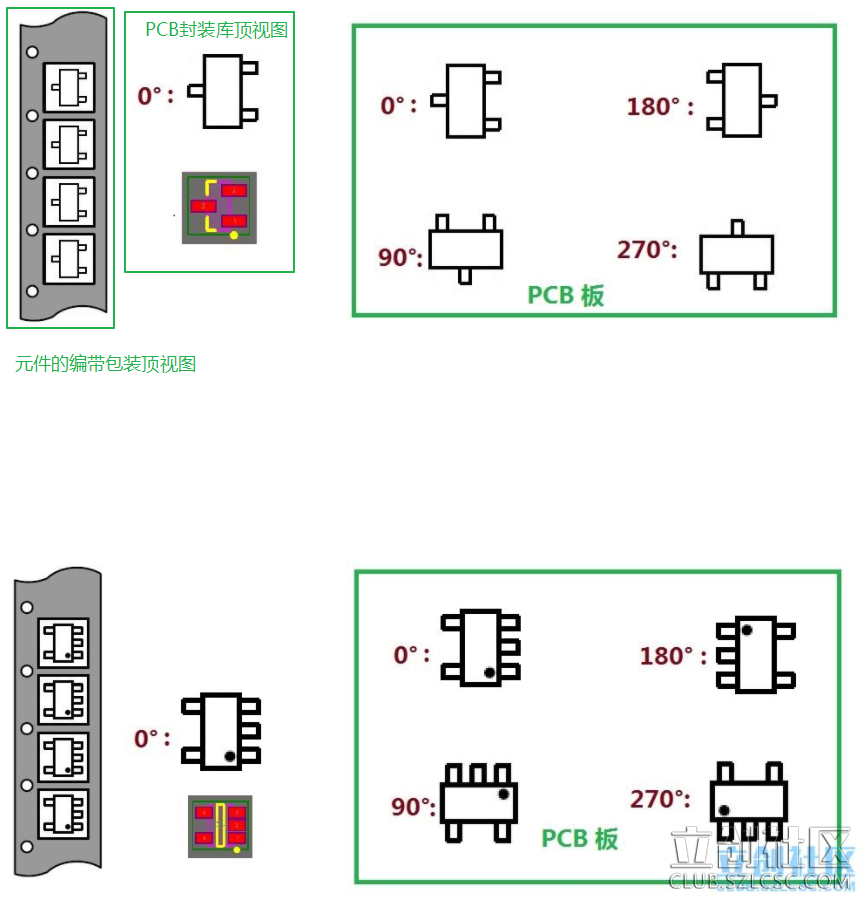

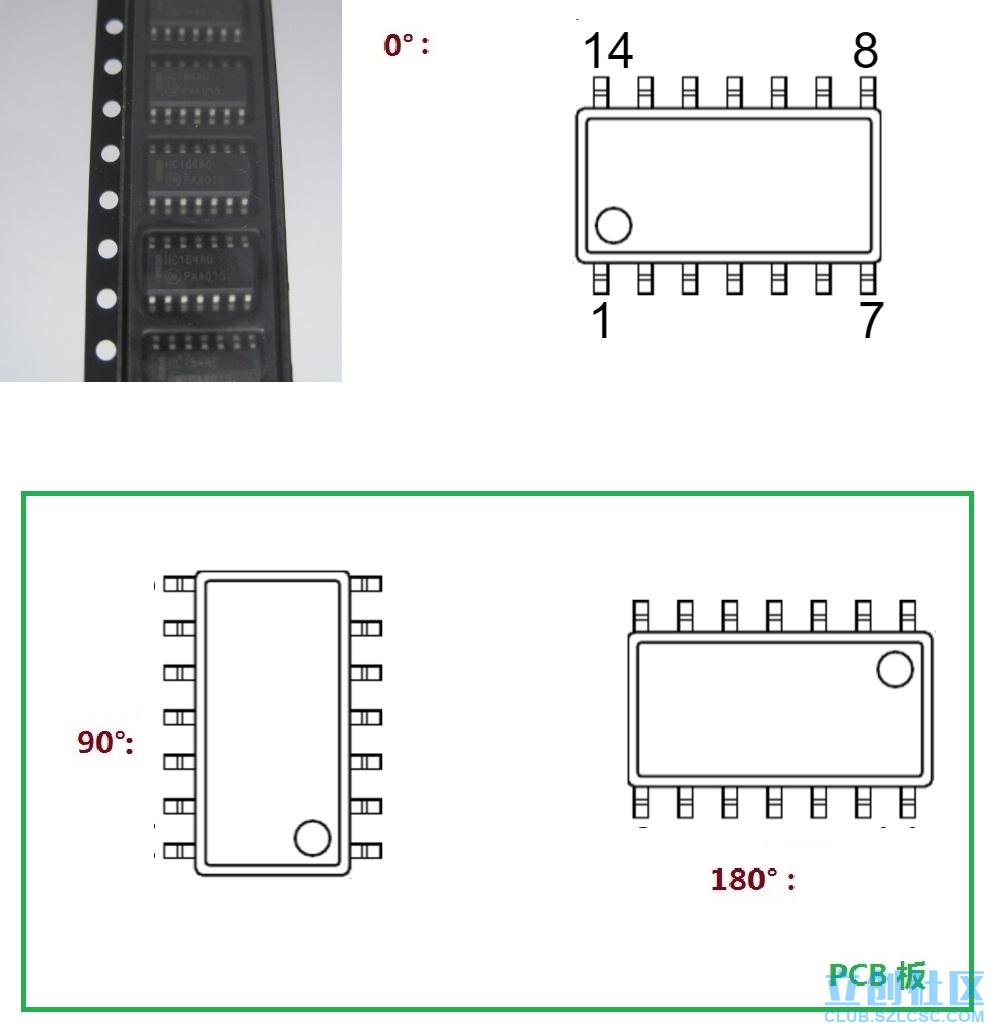

以下是標準應用舉例:

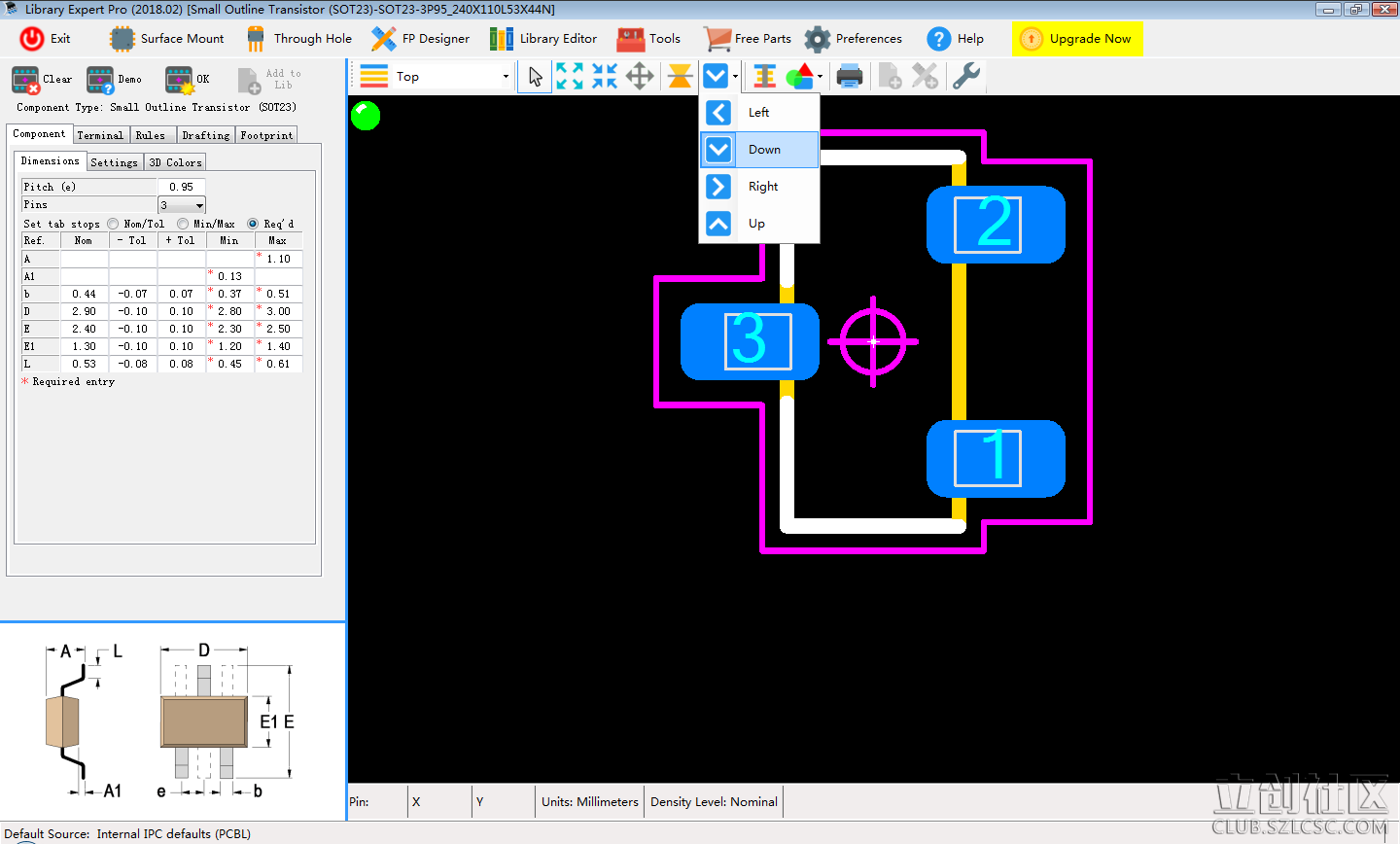

例如這款封裝制作工具 這個位置可以設置:

例SOD-123、LL-34、貼片LED（0603 LED、0805 LED）等等的二極管

 二極管器件在封裝庫里面的零度放置圖
