設計優化:干膜碎細小線條導致的開短路不良
更新時間:2024-12-12 17:12
12445
0
文檔錯誤過時,
我要反饋

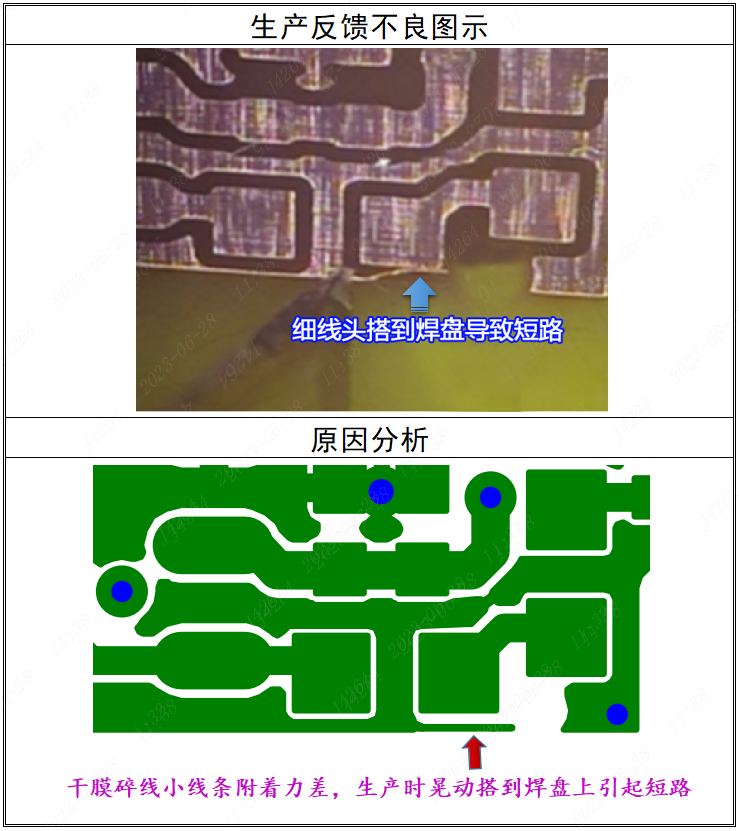

為了提供高品質的產品,我司采用正片+干膜制作工藝(點此查看正片工藝詳細說明),可以加工更精密的線路并提供優良的產品。行業中干膜工藝存在一種干膜碎,簡單的說就是很細小的線條,因附著力弱,易晃動搭到周邊的線路或焊盤上面,從而出現開短路的不良情況。此細小線條大多數為軟件鋪銅或是CAM削銅后殘留的無用線條,因此設計上需要?jiǎng)h除或優化處理。

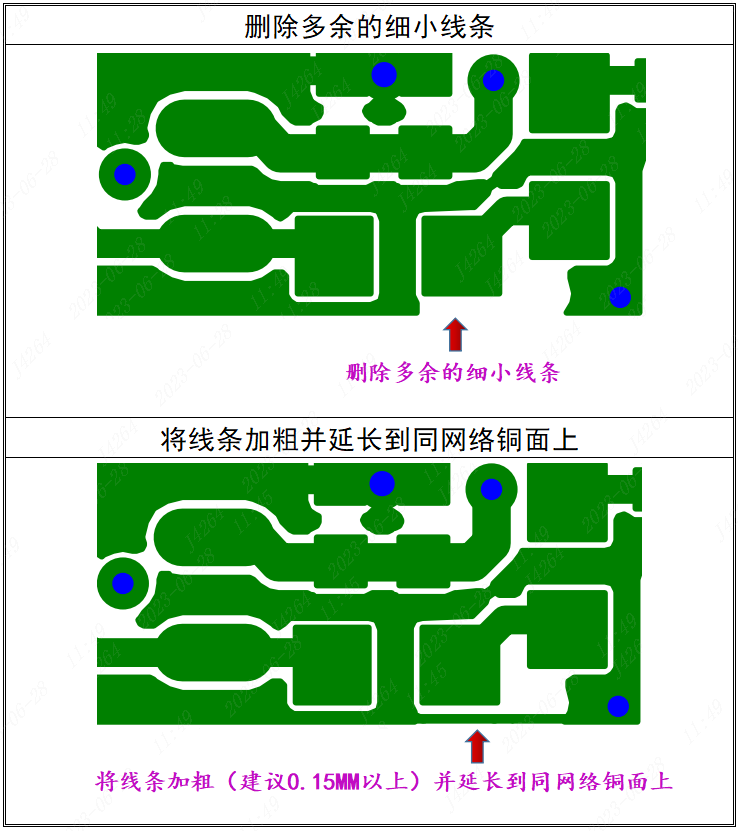

改善優化方案
?
