AD高版本布線需謹慎!
更新時間:2024-12-12 18:30
27883
8
文檔錯誤過時,
我要反饋

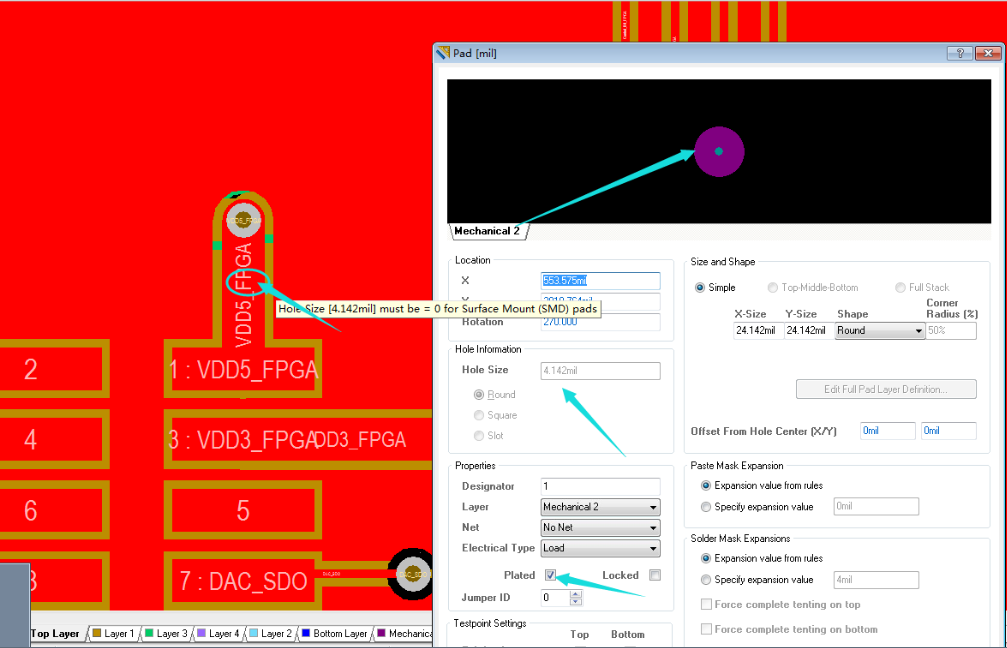

習慣使用AD20軟件的老童鞋們,貌似布線太隨意,Mechaical 2層放置(焊盤孔),因高板本兼容性問題導致電源和地線全部短路.(低版本可杜絕此問題)如下圖:

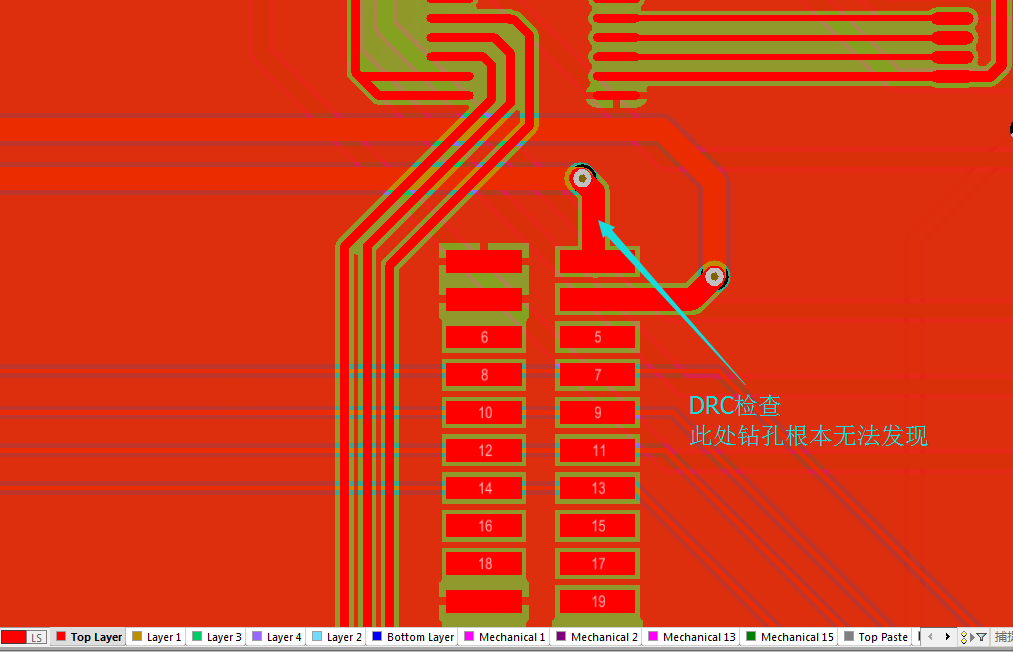

下圖原文件效果圖

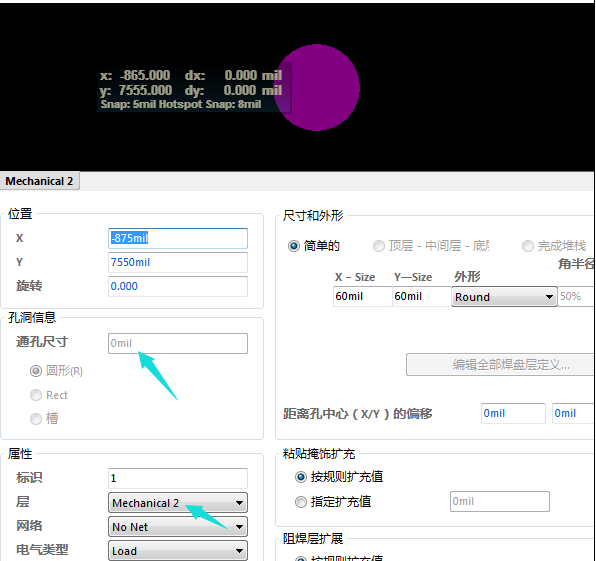

提醒!提醒!提醒!?。D16以前的版本,焊盤孔放置機械層,內徑孔將直接替換為0。
老童鞋們用高版本需謹慎!?。?/p>
不同版本輸出不一樣的,規范設計就不會錯。
是的,而且AD還存在不兼容問題,為此我們開發了嘉立創EDA,也可以用于設計PCB的,您可以試試。
您好!AD是存在一些BUG的,您可以試試嘉立創EDA(支持在線或下載使用),設計方便也有專門客服協助的,下載地址:https://lceda.cn/
文件是雙面板,不是埋盲孔,是客人設計錯層。
雙面那來的埋盲孔
AD17以上都有
