為了方便組裝元器件及后續的維修,以及追溯PCB制造商及生產日期等信息,一般會在PCB上絲印各種字符。
為提供更高價值的服務,我們對2層、4層及以上板已開通二維碼服務(支持每片板上印唯一序號的二維碼,由客戶定制內容)點擊查看詳情
一、字符加工模式
傳統的pcb字符絲印的生產方式采用網版絲印做出來(故也有稱呼字符為"絲印"),嘉立創除常規的"絲印字符"外,還開通

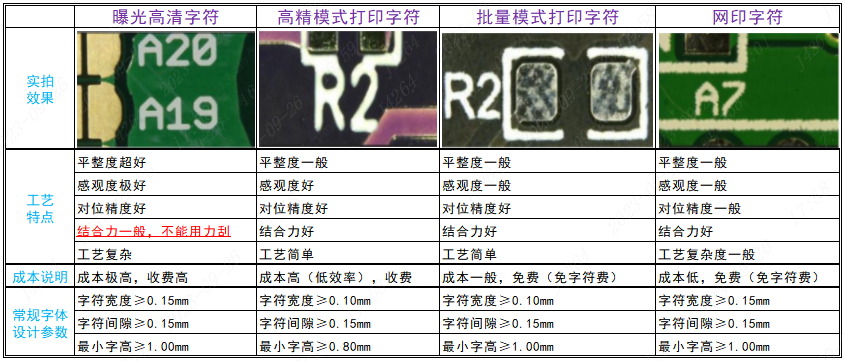

了"高清字符"、"高精字符"等,在下單界面中可以自行選擇,其區別如下:
二、字符大小參數
? 常規字體:字符線寬≧0.15mm,字符高度≧1mm(選擇高精字符的支持最小字符線寬0.1mm,最小字符高度0.8mm)
? 鏤空字體:字符線寬≧0.2mm,字符高度≧1.5mm
【特別說明】
1)字符線寬與字符高度需協調勻稱,字符間保持適當間隙,字符宜采用線性字,勿用填充字
2)若字符不符合表格參數,我們將適當調整字寬,但不會放大字符高度,對于超出生產能力導致字符模糊不清晰的情況,不接受此類投訴。
三、字符距焊盤距離
四、字符的處理方式
五:個性化字符
為了避免影響組裝器件,字符疊加在焊盤/銅面上,優先保證露銅焊盤或露銅面(即刪除銅面上的字符),對于部分客戶需要個性化字符要
求,一定要字符印在露銅焊盤或露銅面上。請下單一定要備注說明清楚,同時確認生產稿查看制作效果(加客編同樣請指示好)。
【特別說明】若過孔沒有塞孔,添加的二維碼一定要避開這些過孔,以避免二維碼字符油下沉到過孔內,導致不能識別。

您好,這些字寬字高是以實際測量的為準的,因此不同字體的會不一樣的,如果實測不夠高度的,需要更改相關字體字符設計數據把字高加上來的,謝謝!
