一些PCB設計工程師在提供gerber文件下單時，出現兩種情況：

■ 第一種情況：沒有鉆孔文件，只有分孔圖文件

我們常說的gerber文件廣義上講是包含常規的gerber文件和鉆孔文件的。如線路、阻焊、字符、分孔圖這些屬于gerber文件，部分工程師就會漏掉輸出鉆孔文件，雖然分孔圖文件也能表示鉆孔，但是分孔圖是以各種不同符號代表各種不同的孔徑的，這樣的文件轉成一個個鉆孔費時且易出錯，因此需要再輸出一次鉆孔文件（詳細方法見本文底部鏈接）。

■ 第二種情況：提供鉆孔文件，沒有分孔圖文件

分孔圖又叫鉆孔圖。部分工程師認為分孔圖作用不大，只提供鉆孔文件，而不提供分孔圖。其實分孔圖在CAM工程中可以核對孔數、校正孔偏、區分金屬化及非金化屬性孔標示等，能讓gerber文件制作更加得到保證，避免少孔，孔屬性不正確的作用，部分軟件（如Pads、Allergo）也可以把要鑼出的槽孔畫在分孔圖層，以便加工出來。

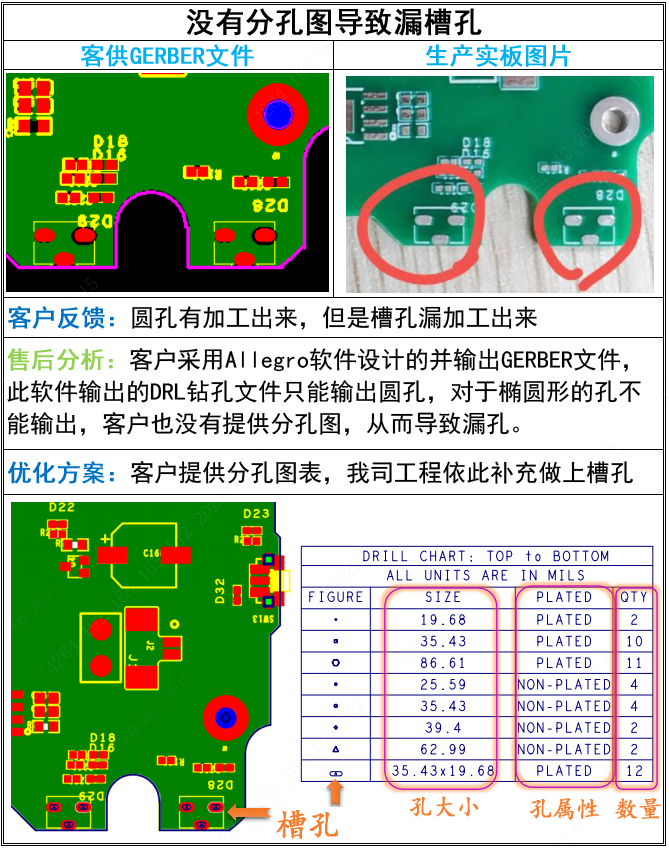

如下是一款漏槽孔的案例：PCB設計工程師提供的gerber文件沒有鉆孔圖，也沒有槽孔文件，從而出現漏掉長條槽孔的情況。

常見PCB設計軟件輸出鉆孔文件/分孔圖的方法請點擊查看 Protel∣ AD ∣PADS ∣Allegro

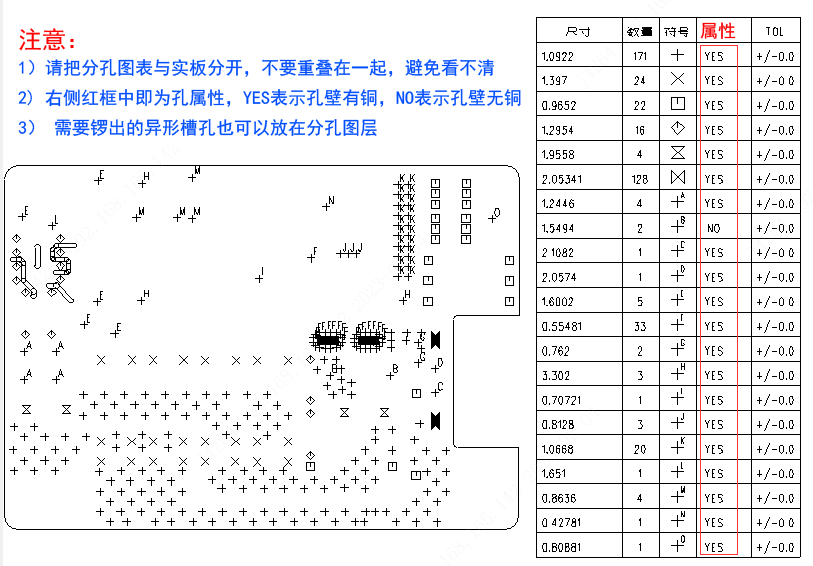

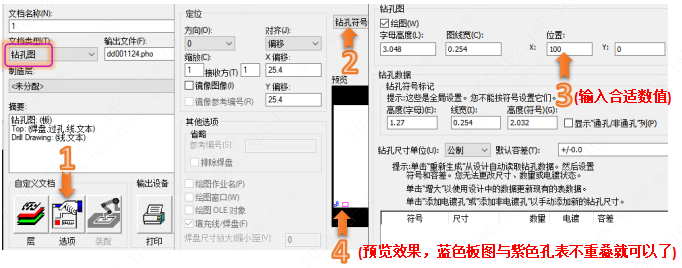

■ 附：輸出分孔圖時請注意表格與板不要重疊在一起
