這個問題在PCB打樣設計中反反復復有提到過，Board cutout不可以作為成形用，
此項只能用作3D效果絕對參照圖，不能被轉出GERBER元素來作外形加工的。Layout布
線需要挖孔挖槽的請一定同您板框線一個層，用實線在KEEP-OUT層或者機械1層畫出形狀！

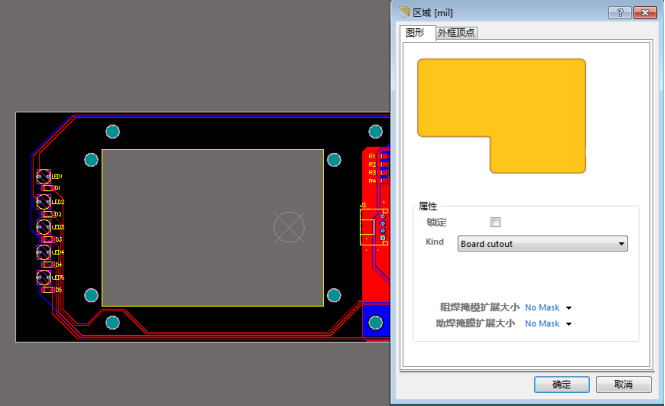

案例圖1
案例圖2

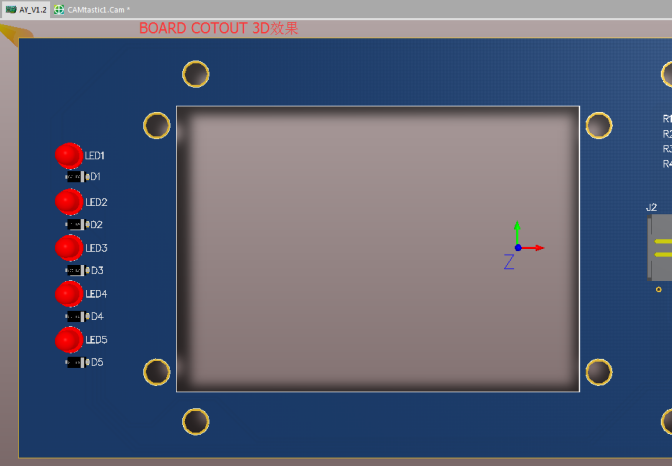

Board cutout 3D效果

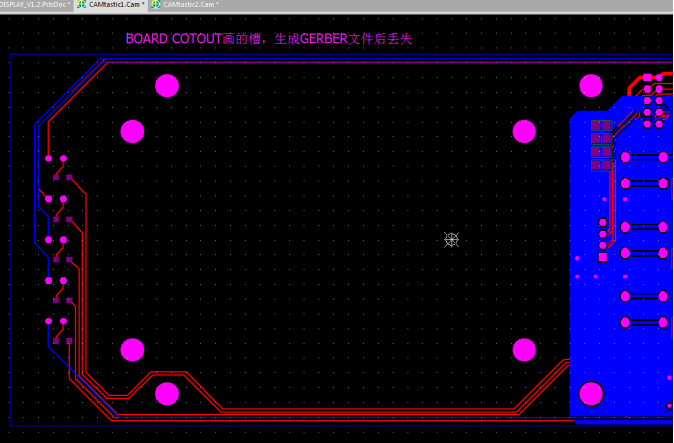

案例圖3
生成GERBER文件Board cutout形狀丟失！
上圖三個問題
1. 外形（板框線)在線路層畫線（Mufti-Layer）（灰色）
2. 板內槽線用的是字符層畫線（Top Overlay）（黃色）
3. BOARD COTOUT在3D效果里看到槽（誤導）
以上三種情況都不可以示為成形用，請一定規(guī)范好您的設計按軟件規(guī)則，用實線在KEEP-OUT層或者機械1層畫出形狀！
互動評論
21
登錄
或
注冊
后才可以留言哦！
客戶(1***7A) 2025-06-29 21:43:44
0
請問開2mm寬的槽，能否在M1層畫一條2mm寬的線來表示？
官方工作人員(后臺回復)
2025-06-30 09:05:51
可以，請留意要開的槽孔一定要跟板子唯一外形層放在同一層，謝謝！
客戶(4***0A) 2025-01-06 17:23:23
0
實線寬度多少
官方工作人員(后臺回復)
2025-01-06 17:52:56
0.1-0.2mm寬度就可以了。
晶***(5***3K) 2024-11-21 11:11:02
0
嗯，看到回復了
晶***(5***3K) 2024-11-21 11:06:48
0
這個在安裝時定位非常重要
晶***(5***3K) 2024-11-21 11:05:25
0
再請教一個問題，如果外框與安裝孔都勾選“使在外”，這樣可以做嗎？是不是在預覽圖中就可以顯現安裝孔了。最理想的我還是愿意跟先前一樣能看到安裝孔
官方工作人員(后臺回復)
2024-11-21 11:07:39
您好！這種默認軟件是不能輸出的，需要人工解鎖才可以的，建議您自行設計時不要勾選“使在外"，謝謝！
晶***(5***3K) 2024-11-21 10:48:13
0
好的，看到了，只要不影響加工就行。
客戶(8***3A) 2023-12-23 16:28:25
0
那怎么挖阿？
官方工作人員(5***26)
2023-12-25 09:00:22
用實體線畫在唯一外形層上就可以了。
客戶(4***4A) 2023-08-01 16:06:46
0
pcb外框是機械1層 中間挖槽是keep out層打板時可以正常挖槽嗎？
官方工作人員(5***26)
2023-08-01 16:45:14
您好，槽孔與外形不在同一層的，是不能挖出槽孔的，要挖的槽孔需要跟板子外框放在同一層才能挖出槽的，謝謝！
客戶(8***4A) 2022-12-30 15:55:38
0
pcb外框是keep-out層。元器件的封裝槽也是keep-out層。當打樣的時候板子做出來元器件的封裝這沒開槽開出來 是什么情況
官方工作人員(5***26)
2022-12-30 16:25:48
您好，這個需要查看這個漏開的槽孔是否有keepout勾選轉不出來的情況，請參考下單前技術員必看：http://skbxzpw.cn/portal/server_guide_112.html底下的案例分析3
客戶(7***4A) 2022-12-01 15:42:08
0
您好！是不是不能用兩個封閉圖形重疊來切割一些特殊的圖形。
官方工作人員(5***26)
2022-12-01 16:59:36
您好，疊加后請把不需要線條刪除，避免誤判槽孔外形，參考http://skbxzpw.cn/portal/server_guide_28563.html
