隨著科學技術的進步,集成電路的發展和應用,電子信號傳輸頻率和速度越來越高,要求PCB的導線提供高性能的傳輸線,將輸出端的信號完整、準確的傳送到接收器件的輸入端,從而對阻抗匹配提出了要求。
阻抗(Electrical Impedance)是電路中電阻、電感、電容對交流電的阻礙作用的統稱。阻抗常用Z表示,單位是歐姆 Ω,對于一個具體電路,阻抗不是不變的,其數值由交流電的頻率、電阻R、電感L、電容C相互作用來決用,隨著頻率變化而變化。
阻抗匹配(Impedance Matching)是指信號源或傳輸線與負載之間一種合適的匹配方式,分為低頻和高頻。因?yàn)轭l率和波長反比,在低頻電路中,波長相對于傳輸線來說很長,傳輸線可以看成是“短線”,反射可以不考慮。而在高頻電路中,波長很短,當信號的波長短得跟傳輸線長度可以比擬時,反射信號疊加在原信號上將會改變?cè)盘?hào)的形狀,從而影響信號質量。

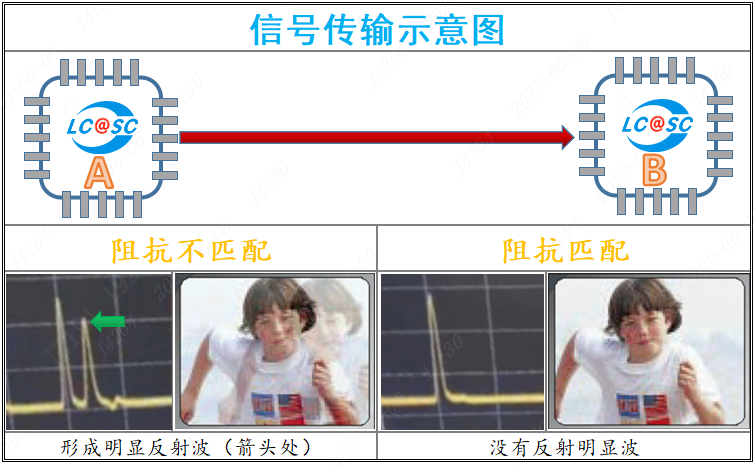

如上圖,信號從信號源A輸出,經過中間的傳輸線進入到接收端B。在傳輸過程中三者內部會有一些寄生的電阻,電容,電感,對高速線號的傳輸產生阻礙的作用。當信號在這3者間傳輸時,如果相鄰部分的阻抗不一致,信號就會在接觸點發生反射,從而導致信號失真。

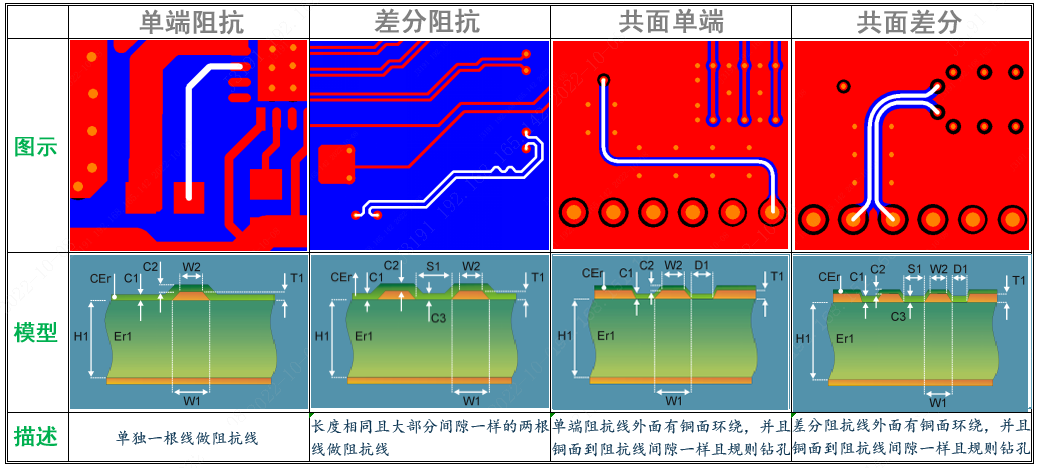

通過阻抗匹配可有效減少、消除高頻信號反射。常規的阻抗線主要分為如下四種:
?
阻抗設計注意事項:
(1)阻抗線可以設計在外層(如上表四種形式均為外層阻抗),也可以設計在內層
(2)阻抗值的大小依產品設計及芯片類型定,一般的情況下,元器件廠商有設定好信號源和接收端的阻抗的(如SDIO:單端50ohm,USB:差分90ohm)
(3)阻抗線一定要有阻抗參考層,一般以相鄰的接地或電源層做參考層(如頂層阻抗線,那么參考層一般為第二層)
(4)阻抗參考層作用是為了給信號提供回流路徑,并起電磁屏蔽作用,因此阻抗線對應的參考層位置必須是實心銅皮覆蓋。
(5)阻抗線的影響因素:
00000線寬:阻抗線寬與阻抗值成反比,線寬越細,阻抗值越高
00000介電常數:介電常數與阻抗值成反比,介電常數越低,阻抗值越高
00000防焊厚度:防焊厚度與阻抗值成反比,防焊厚度越厚,阻抗值越低
00000銅厚度:面銅厚度與阻抗值成反比,銅厚越薄,阻抗值越高
00000線距:阻抗線距與阻抗值成正比,間距越大,阻抗值越高
00000介層厚度:介層厚度與阻抗值成正比,介層越厚,阻抗值越高
(6)阻抗線的計算方法:推薦采用嘉立創“阻抗神器”(點此直達),也可以自行下載阻抗計算軟件(如SI9000),結合我司層壓參數計算。
(7)關于“線寬線隙”的一點小提示:線寬指的是線的粗細,同一根線的一個邊緣到另一個邊緣的距離,線隙指的是到不同的線邊緣到線邊緣(或銅邊緣)的距離
00000
阻抗下單說明:

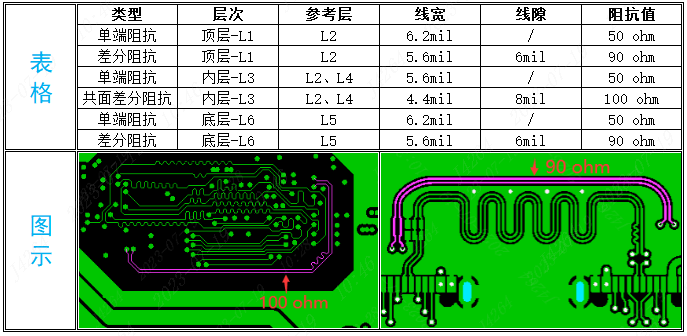

需要做阻抗管控的,一定要把您的阻抗要求以"表格"或"圖示"的方法,連同PCB文件一起壓縮下單。

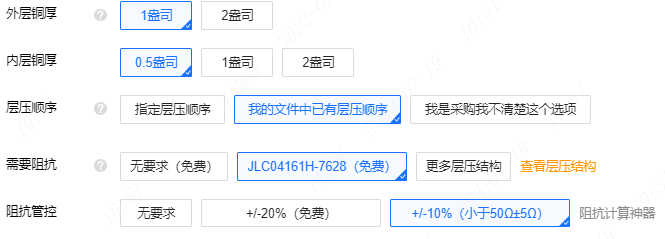

(1)打開嘉立創“阻抗神器”,輸入阻抗值并選擇對應的層次板厚等相關參數,并在工程資料中設計好對應的線寬線隙,下單時選擇對應的層疊結構及阻抗管控公差+/-10%

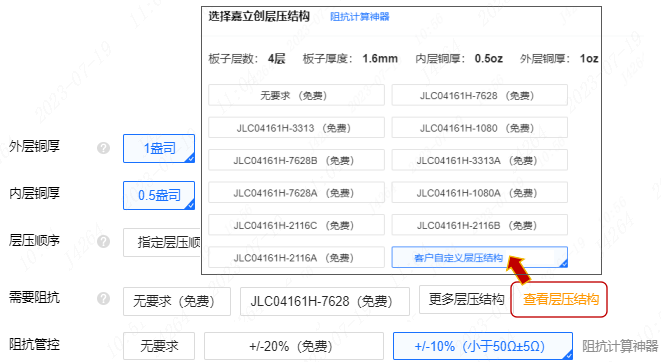

(2)對于不便修改線寬線隙調整阻抗的,也可以選擇自定義結構由我們工程代為計算并調整阻抗線寬線隙。
重要提醒:
1)目前我們多層板的阻抗測試頻率是1G以內的,超過1G的請選用高頻板材料。
2)下單系統"阻抗管控"選擇"+/-10%"的,我們工廠會按這個公差選項來管控阻抗的。
3)選擇"無要求"或"+/-20%"的,我們不管控阻抗,只管控線寬線隙在+/-20%公差內(雙面板暫時不管控阻抗)


您好,不同軟件計算會有些許差異的,您可以按我們的軟件計算好,然后下單選擇阻抗公差+/-10%,我們工程會核算,工廠會在生產中多次測試阻抗值并管控好,謝謝!
您好,可以使用SI9000之類的阻抗工具計算,謝謝!
您好,不是很了解您詢問的,麻煩添加您的專屬客服微信,讓其建群加技術員確認,謝謝!
https://tools.jlc.com/jlcTools/index.html#/impedanceCalculatenew 點開這個就可以了。
選后者,都要參考
板厚是影響阻抗的因素之一,而雙面板的板厚較厚對應的公差較大(如1.6mm的公差是+/-0.16mm),而多層板大部分的PP總厚度才0.1-0.2mm左右,因此雙面板目前暫不管控阻抗。
您好,在下單界面中選擇不同供應商板料時有對應的參數表可以下載,也可以參考http://skbxzpw.cn/portal/server_guide_37381.html。請留意:對于阻抗計算的,麻煩您打開網頁https://tools.jlc.com/jlcTools/index.html#/impedanceCalculatenew,依您的要求輸入阻抗值并選擇好對應的層次板厚等相關參數,并讓您工程在工程資料中設計好對應的線寬線隙,下單時選擇對應的層疊結構及阻抗控制公差值(+/-10%) ,也可以選擇自定義結構由我司工程來匹配層疊及阻抗值(會增加相關阻抗匹配收費),謝謝!
您好,提供GERBER文件也可以的,附圖或文檔說明哪些線做阻抗以及阻抗值等相關說明就可以了。謝謝!
