設計優化:懸空邊過長易鑼變形
更新時間:2024-12-12 17:13
13407
0
文檔錯誤過時,
我要反饋

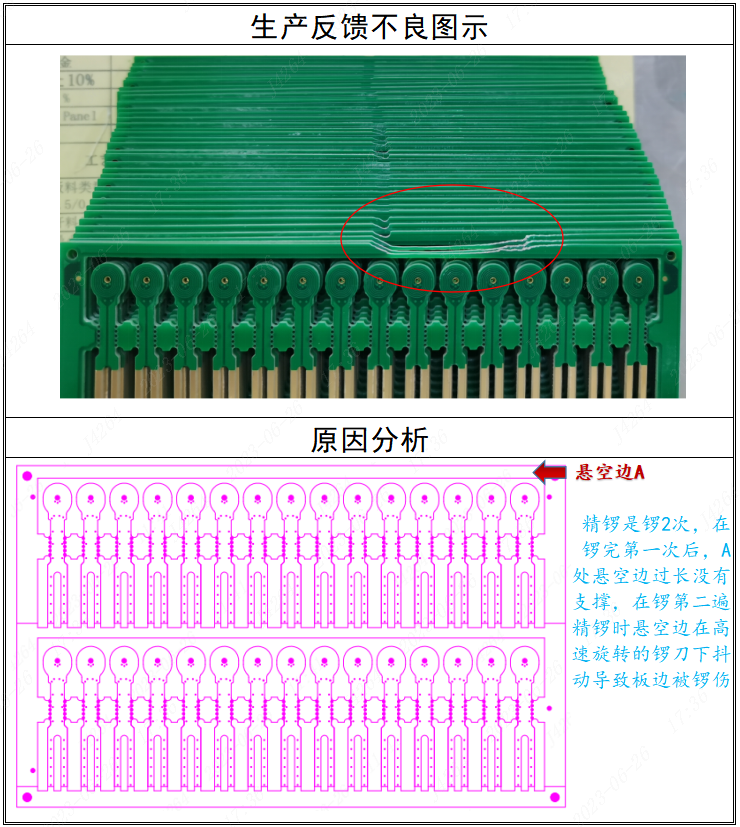

我司鑼邊分為精鑼(公差+/-0.1MM)與粗鑼(公差+/-0.2MM)兩種加工方式,精鑼是采用兩次鑼邊方式來加工的,為了保證精鑼定位,每個精鑼單元至少需要2個以上的定位孔,在實際加工中,在鑼完第一次后,因懸空邊過長,第二次鑼邊時抖動會導致鑼變形

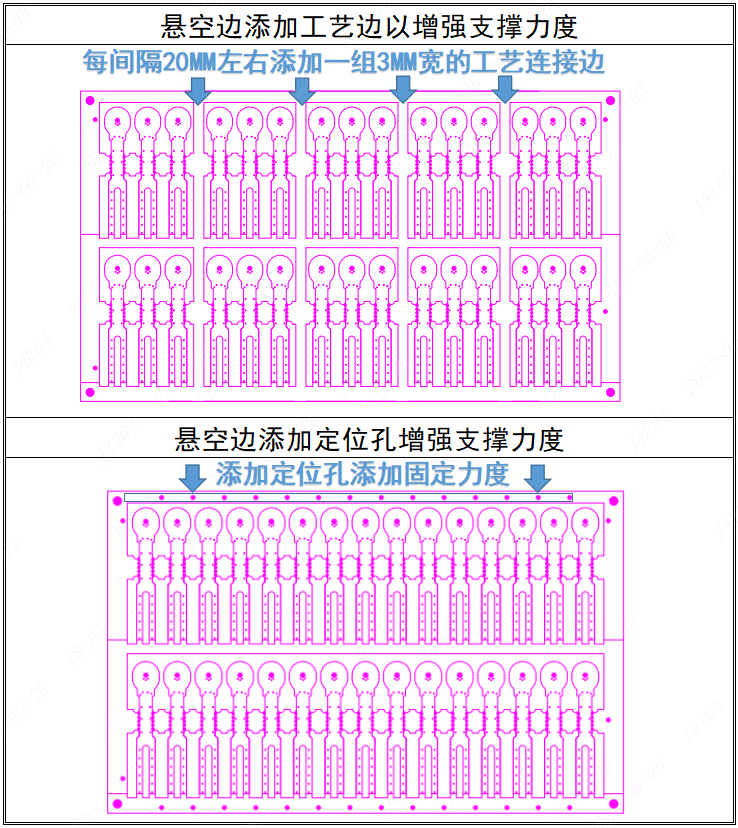

改善優化方案
其它情況: 此類長條形板,不管是普鑼還是精鑼,也會出現鑼板不良的情況(需要每間隙一定寬度加連接位固定)
