PCB拼板的鋼網制作
1***5F
2892
1
我打開看好像是單板的文件,制作鋼網不清楚,請指教,謝謝

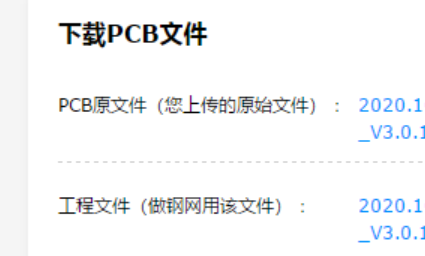

PCB工程文件壓縮包內有兩個文件夾:OK與YG,OK文件夾內的文件是我司工程處理好的PCB生產文件。YG文件夾內的是客戶的原文件,一般是沒做處理的。
如果您想自己檢查PCB生產文件,可以打開OK文件夾內的Gerber文件查看。
